BIT

Il tester dell'inclinazione BIT misura la verticalità durante la perforazione di un pozzo e nei pali esistenti.

Operazione per pozzi

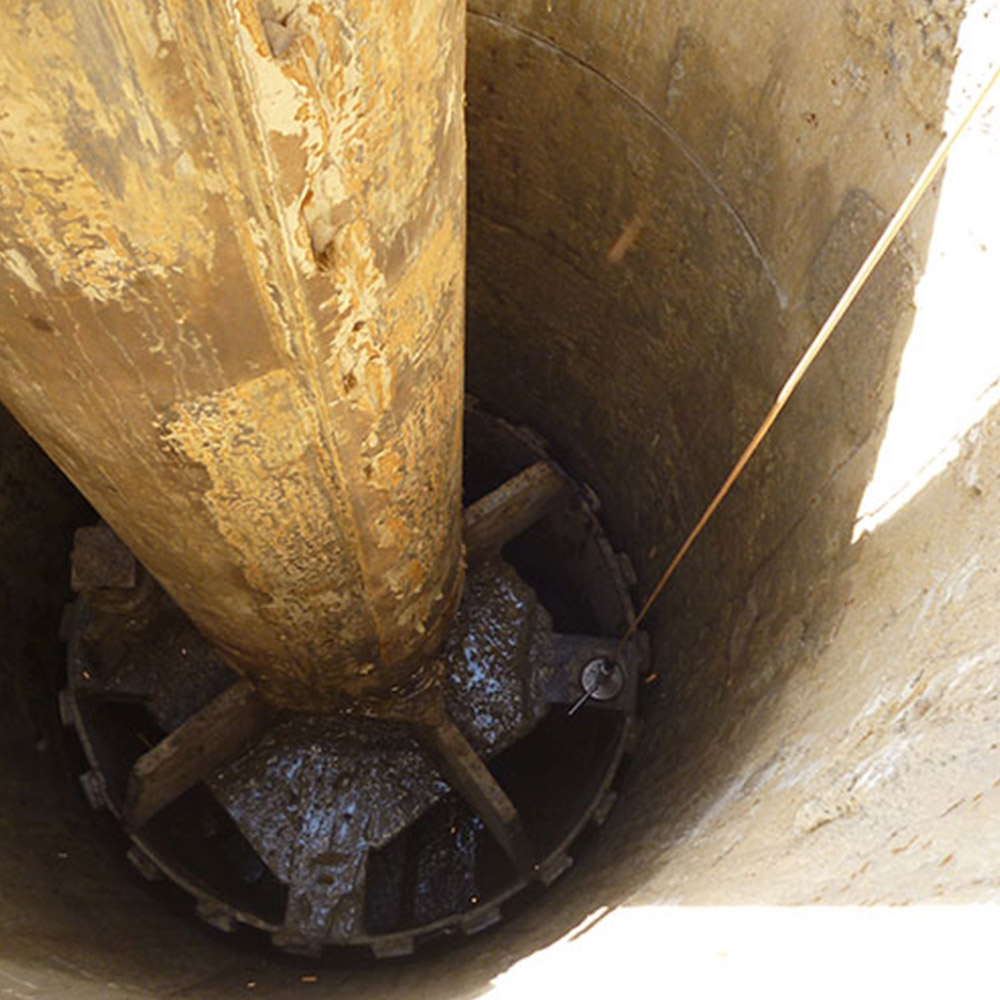

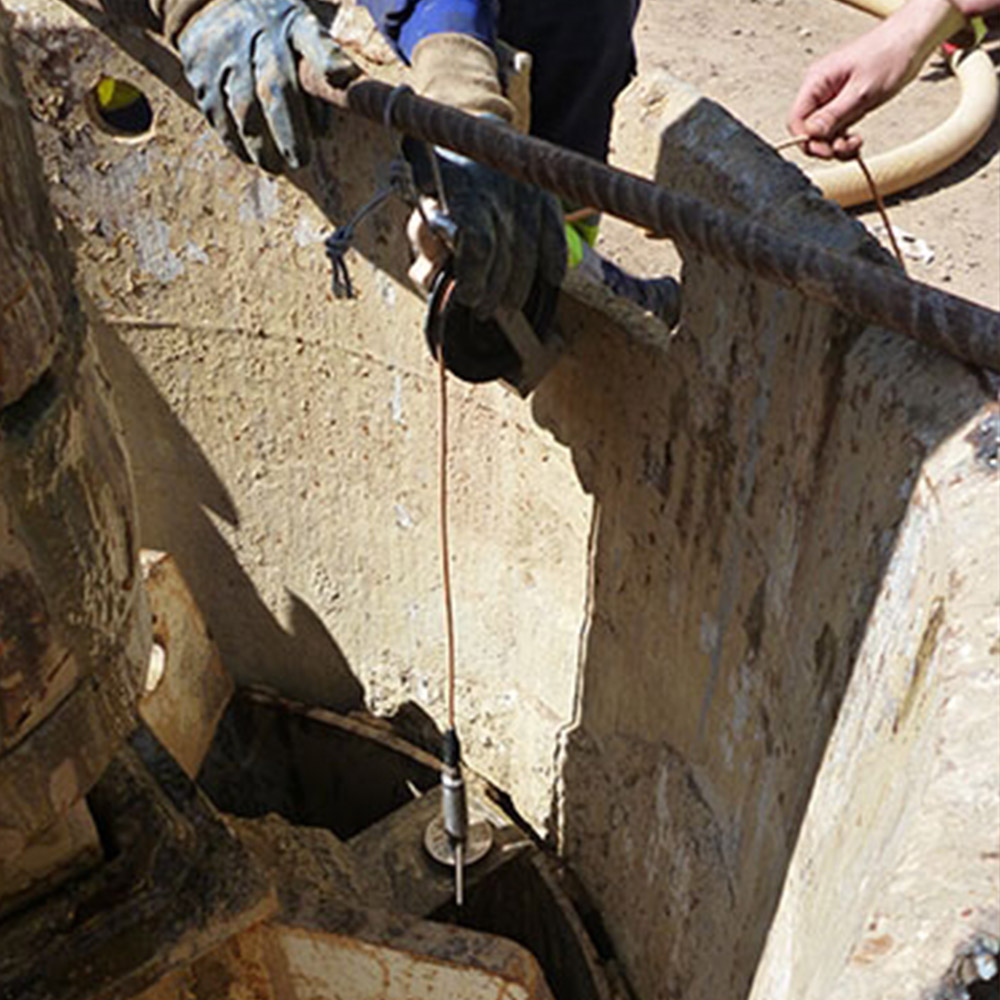

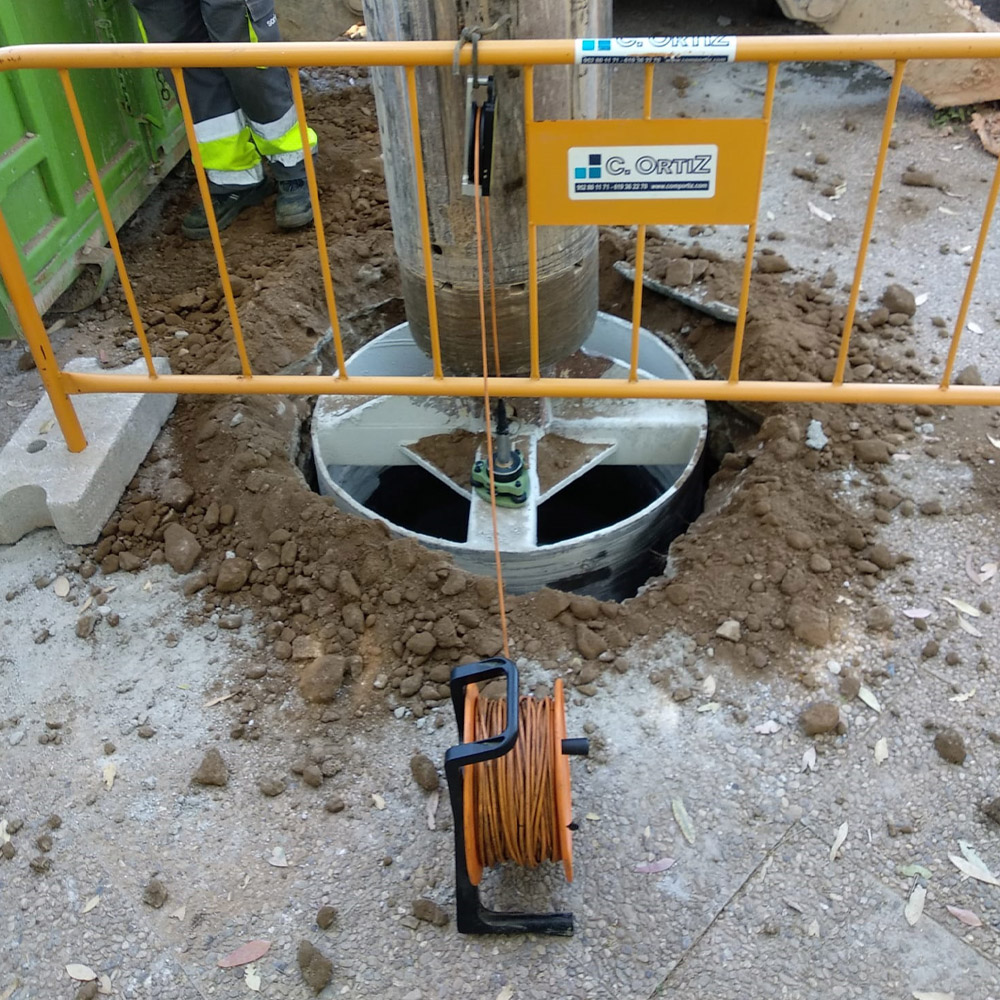

Una volta che il foro è stato perforato alla profondità richiesta, l'inclinometro viene fissato rigidamente alla punta di perforazione (benna o secchio) e l'encoder di profondità è appeso all'asta. Il secchio viene quindi abbassato (senza girare) nel foro aperto. La discesa viene fermata a profondità predeterminate per la lettura dell'inclinazione e la deviazione calcolata in tempo reale integrando l'inclinazione sulla profondità. Raggiunto il fondo, la procedura viene ripetuta in salita fino alla superficie. L'errore risultante viene così distribuito su tutta la profondità

Operazione per pali esistenti

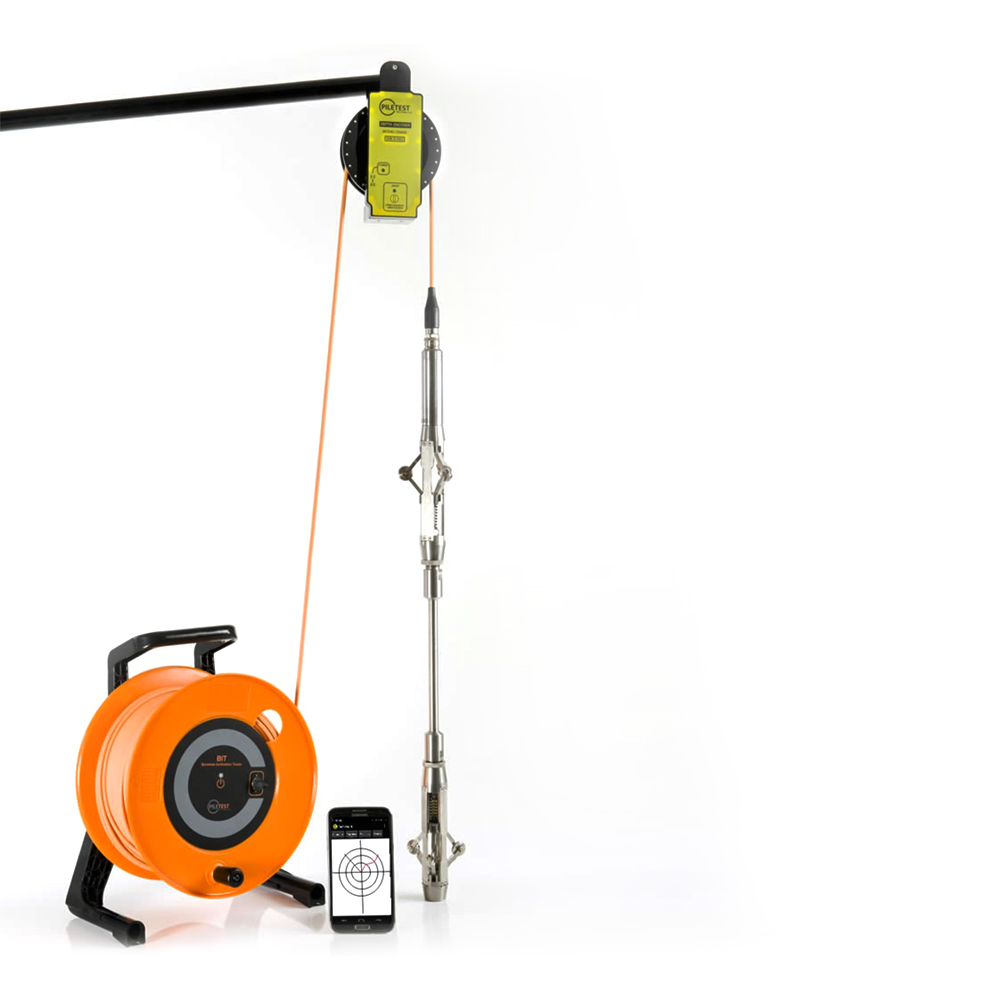

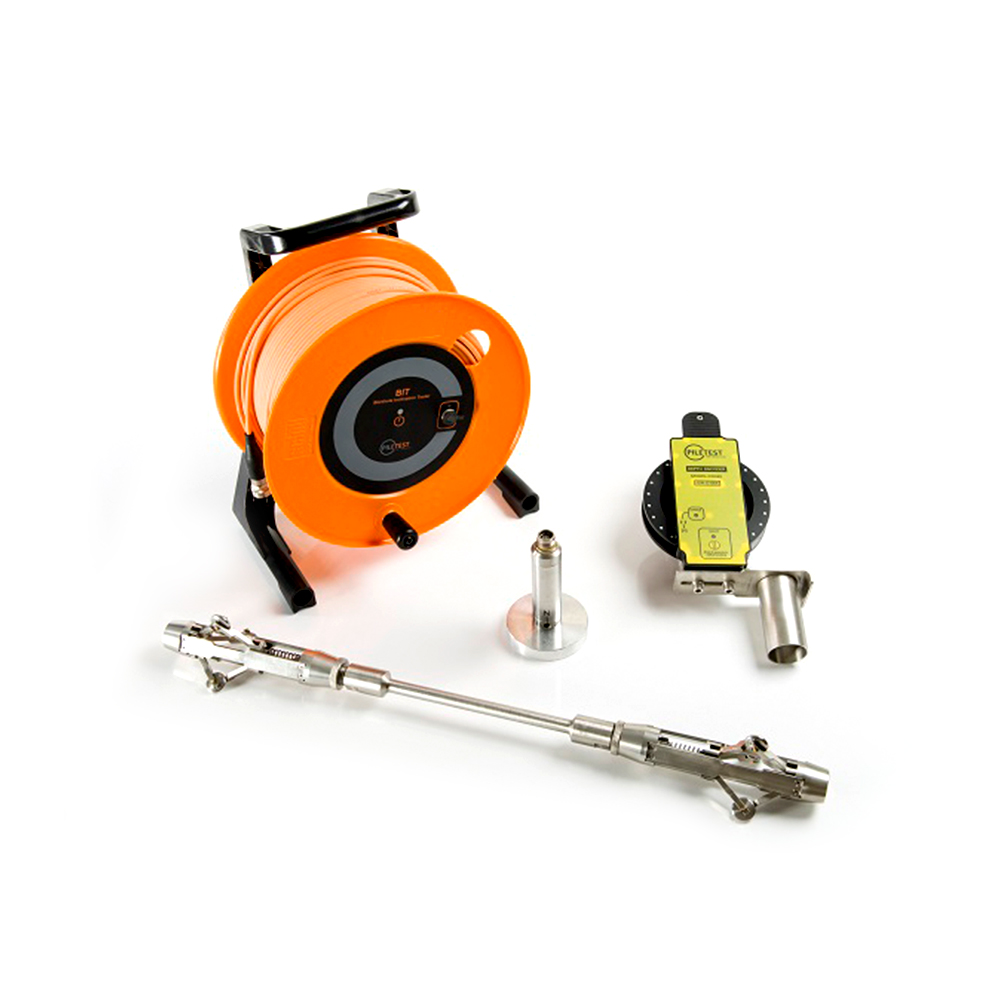

Uno speciale centratore è collegato al sensore BIT e abbassato in un tubo di accesso standard attraverso l'encoder di profondità. Il sensore viene abbassato manualmente e la discesa viene arrestata ogni tanto. La lettura si stabilizza in un secondo o due e il processo viene ripetuto fino in fondo e poi in salita fino al livello del suolo. L'errore risultante viene così distribuito su tutta la profondità.

Vantaggi
  • Basso costo rispetto ai tradizionali sistemi di tubi inclinometrici
  • Veloce da testare (pochi minuti per sondaggio)
  • Software intuitivo. Non è necessaria alcuna formazione (Fai una prova sul tuo Smartphone Android)
  • Funziona su qualsiasi diametro
Modelli
Metodologie

E-Commerce non attivo in questo momento

SPECIFICHE
TECNICHE

BIT

Housing Sensor : Rugged metal case - Instrument: Inside Schill cable reel
Shipping weight 12Kg
Temperature range -10 ~ 50 °C
Power Internal Li-ion rechargeable battery, 7.4VDC / 500mAh Sufficient for a full day’s work
AC adapter/charger included
Waterproof Sensor: IP68 - Waterproof to 160m - Instrument: IP52, 90% condensation (light rain)
Wireless Bluetooth, 2.4Ghz
Depth meter Wireless (Zigbee) with internal 900mAh battery and magnetic charger adapter
Inclinometer MEMS, dual axis, temperature-compensated
Gyro MEMS, automatic drift compensation
Cables 80m (custom length optional) rugged - Polyurethane
Borehole depth 5m-140m
Borehole diameter Unlimited
Productivity 10-20 minutes / borehole (Typical)
Accuracy Inclination: 0.1% (0.07°) - Depth: 0.05m

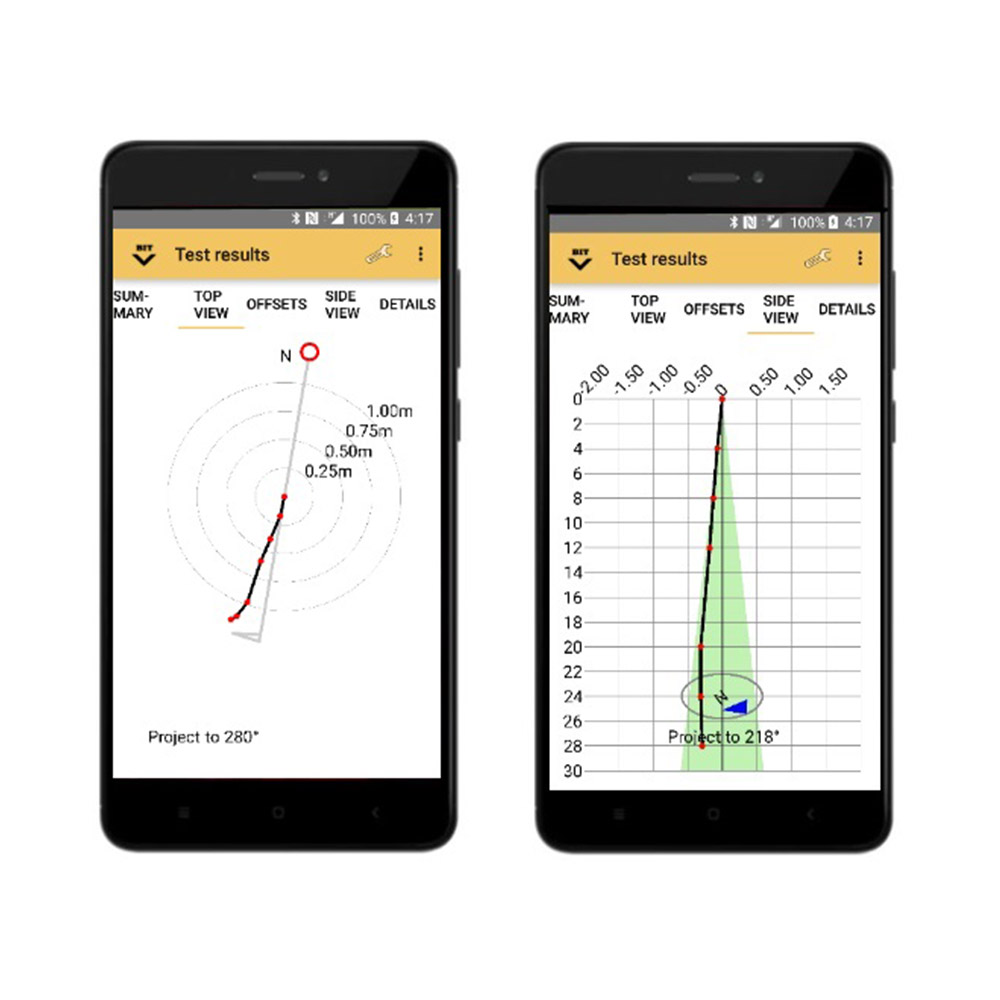

Reporting Produced on office PC, including top view of pile axis, vertical section in the direction of maximum inclination and more
Specifiche tecniche soggette a variazioni senza preavviso
Housing Sensor : Rugged metal case - Instrument: Inside Schill cable reel
Shipping weight 12Kg
Temperature range -10 ~ 50 °C
Power Internal Li-ion rechargeable battery, 7.4VDC / 500mAh Sufficient for a full day’s work
AC adapter/charger included
Waterproof Sensor: IP68 - Waterproof to 160m - Instrument: IP52, 90% condensation (light rain)
Wireless Bluetooth, 2.4Ghz
Depth meter Wireless (Zigbee) with internal 900mAh battery and magnetic charger adapter
Inclinometer MEMS, dual axis, temperature-compensated
Gyro MEMS, automatic drift compensation
Cables 80m (custom length optional) rugged - Polyurethane
Borehole depth 5m-140m
Borehole diameter Unlimited
Productivity 10-20 minutes / borehole (Typical)
Accuracy Inclination: 0.1% (0.07°) - Depth: 0.05m
Reporting Produced on office PC, including top view of pile axis, vertical section in the direction of maximum inclination and more
Specifiche tecniche soggette a variazioni senza preavviso
Risorse
Brochure
