GFA

Geófono 3D por crosshole y downhole

El geófono de agujero 3D Mod. GFA 50/100 está construido utilizando 3 sensores geofónicos de alta sensibilidad orientados según tres ejes cartesianos ortogonales XYZ (frec. natural de 10 Hz - 1 sensor vertical y 2 horizontales). Suministrado con una abrazadera para mantener su peso a la profundidad deseada (el cable del GFA está graduado en metros), este geófono de sondeo está provisto de un sistema de “sujeción” neumática-mecánica realizado con palanca lateral y bloqueo separador. Simplemente hay que conectar la bomba al panel del GFA para empezar a trabajar: al bombear aire a 2-3 bares de presión se obtiene un excelente acoplamiento de los sensores a la pared del agujero (diámetro comprendido entre 50 y 110 mm para usos con el espaciador estándar incluido de serie). GFA es ligero y fácil de transportar; la cubierta de aluminio anodizado hace que sea adecuado para su uso en el campo y de fácil mantenimiento. Se pueden conectar dos GFA uno debajo del otro con un accesorio distanciador.

Enrollacables con 50 m de cable
Modelos
Metodologías

E-Commerce non attivo in questo momento



¿CÓMO FUNCIONA?

GFA

Simplemente conecte la bomba al panel GFA para operar: bombeando aire a una presión de 2-3 bar, logrará un excelente acoplamiento del sensor a la pared del pozo (diámetro entre 50 y 110mm para usar con el espaciador estándar).

Además, se pueden conectar dos unidades GFA una debajo de la otra mediante un accesorio espaciador especial (ver "Métodos de prueba estándar para pruebas sísmicas en el fondo del pozo" - ASTM D7400-08)

 La configuración estándar incluye:

  • Bobina de cable con sonda (GFA-50 con cable de 50m, GFA-100 con cable de 100m)
  • Puntera para uso en lodos de perforación
  • Bomba manual
  • Alivio de tensión
  • Cable de conexión para sismógrafo


GFA ACCESSORIES

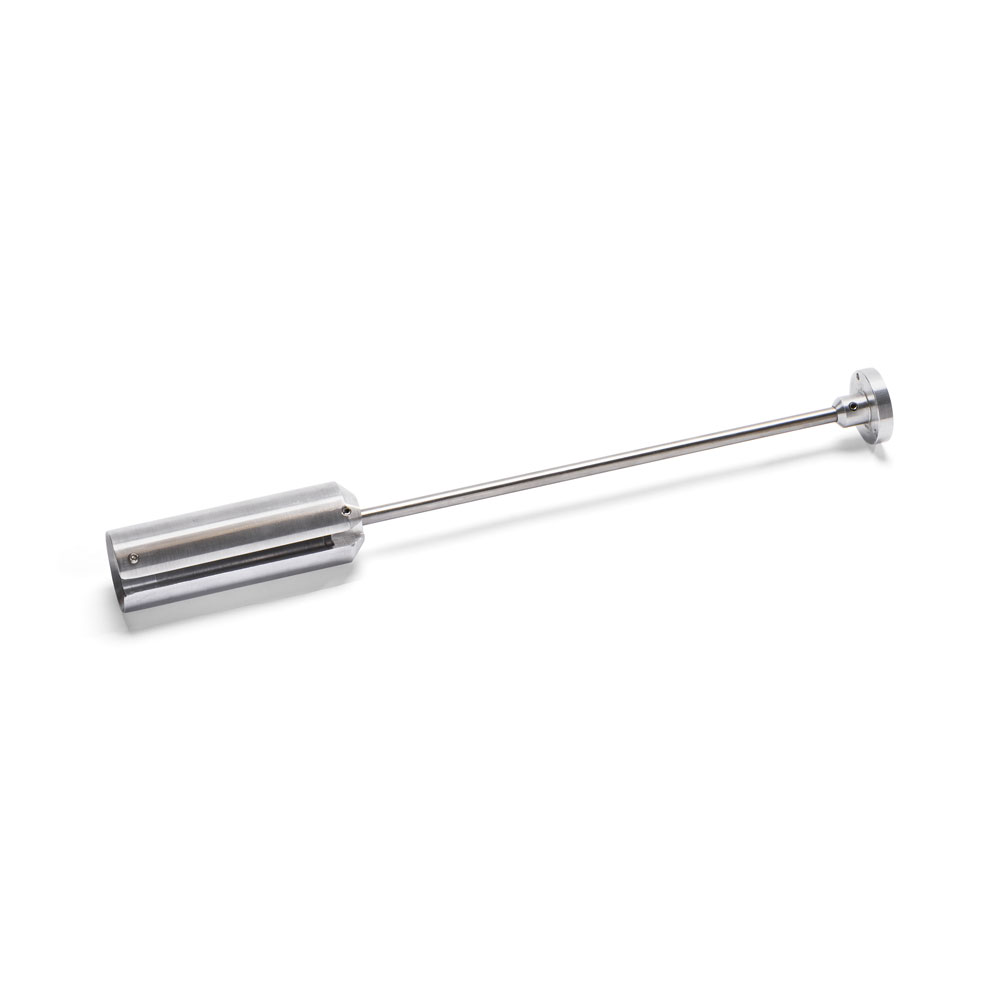

Accesorio espaciador para conectar dos GFA - distancia vertical de los sensores = 1m

TECHNICAL SPECIFICATIONS
GFA
Number of geophones
3 geophones with nat.freq. 10Hz+/-5% (1 vert.+ 2 horiz.),
high sensitivity (100V/m/sec +/-5%)
Cable length
50m or 100m, graduation in meters, mounted on cable reel with probe support
Probe dimensions
Ø51mm, length 570mm (anodised aluminium case)
Borehole diameter
Min. 55mm, max. 110mm (with standard spacer block; larger diameters upon request)
Cable reel dimensions
540x400x250mm
Weight
GFA-50: <12kg; GFA-100: <17kg
Seismograph connection
Standard: Cannon type NK2721C (GEA24, 16SN-U-P) or Souriau (GEA3, Anteo). Other adapters available upon request
Technical specifications subject to change without notice
Number of geophones
3 geophones with nat.freq. 10Hz+/-5% (1 vert.+ 2 horiz.),
high sensitivity (100V/m/sec +/-5%)
Cable length
50m or 100m, graduation in meters, mounted on cable reel with probe support
Probe dimensions
Ø51mm, length 570mm (anodised aluminium case)
Borehole diameter
Min. 55mm, max. 110mm (with standard spacer block; larger diameters upon request)
Cable reel dimensions
540x400x250mm
Weight
GFA-50: <12kg; GFA-100: <17kg
Seismograph connection
Standard: Cannon type NK2721C (GEA24, 16SN-U-P) or Souriau (GEA3, Anteo). Other adapters available upon request
Technical specifications subject to change without notice
