WELL-CAMERA.1N

Caméra de puits

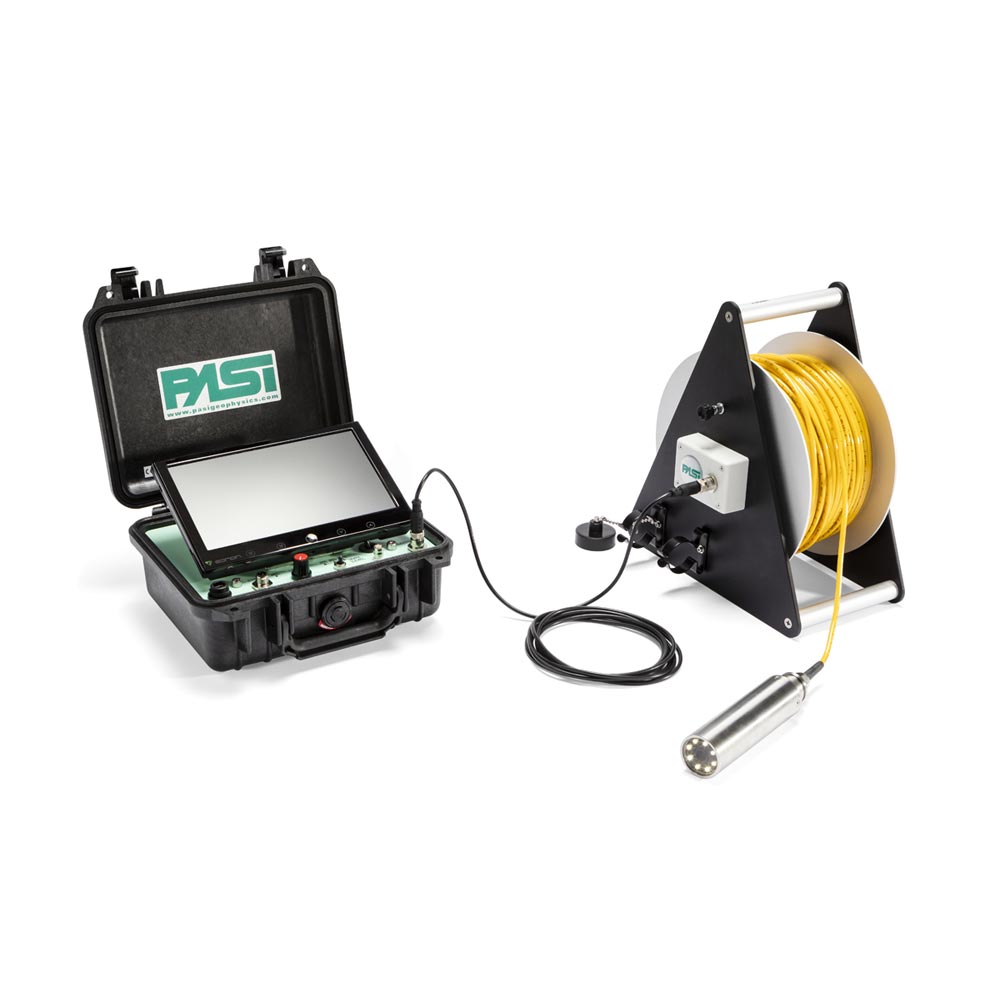

Le système complet est composé d'un enrouleur de câble avec tête de caméra et d’une unité de contrôle des données avec écran LCD intégré, carte grabber USB 2.0 et microphone pour visualiser, enregistrer et commenter des photos/vidéos sur un ordinateur portable fourni par le client. Batterie interne 12V, peut également connecter une batterie externe 12V.
Conditions de fonctionnement de la tête de caméra : Pression max. 35bar (350m de colonne d'eau), Plage de Température -10°C +50°C

Caméra de puits avec rouleau avec 100m de câble

Rouleau dim. 26x28x31cm - 8 kg

Modèles
Methodologies

E-Commerce non attivo in questo momento



UN SYSTÈME COMPLET WELL CAMERA.1N COMPREND:

  • Enrouleur de câble avec tête de caméra
  • Unité de commande avec écran LCD intégré avec inclinaison réglable
  • Carte grabber USB2 audio/vidéo et microphone intégrés dans l’unité principale
  • Câble USB 2.0 pour la connexion à un PC externe (fourni par le client) pour la visualisation et l’enregistrement audio/vidéo

  • Câble de connexion entre l’unité de commande et le dévidoir
  • Chargeur de batterie (équipé d’une batterie interne rechargeable, Well-Camera.1N peut également être alimenté par une batterie externe 12V, en utilisant un câble spécial disponible comme accessoire)


ACCESSOIRES WELL-CAMERA.1N

Trépied de suspension pour une utilisation dans le puits. Équipé d’une poulie standard pour le câble de la caméra. Dans le cas d’une utilisation avec l’encodeur électronique de la Well-camera.2, requiert ensemble encouder pour trépied.
Avec pince pour la fixation à la bouche du puits, suspend la tête de caméra à une distance réglable de la paroi du puits.
Rouleau avec 50 m de câble en fibre de verre pour pousser la tête de la caméra dans des trous subhorizontaux ; il est équipé d'un adaptateur en téflon pour la tête. Accroché à l’arrière de la tête de la caméra, pendant le déroulement, il fournit une poussée qui permet à la caméra d'avancer progressivement à l’intérieur du trou. Dim.ASPO: 51cm x 62cm x 22cm - Peso 5,55 kg Adaptateur en téflon: diam.4,2cm x long.12cm L'utilisation en association avec l'accessoire centreur horizontal est conseillée.
Centreur horizontal réglable, en acier. Conseillé pour une utilisation de la caméra dans des trous horizontaux, associé à l’accessoire ASPO. Dim. (fermé): 10,5cm x 10,5 cm x 19cm Dim. (ouvert): 33,2cm x 33,2 cm x 12cm
Miroir réglable pour une vision à 90° du mur du puits. Pour une plus grande protection, il est conseillé d’utiliser le centreur vertical.
Il protège la tête de la caméra pendant l’utilisation dans un puits ; réglable de 80 à 260 mm de diamètre. Également conseillé en association avec l'option vue 90°.
Recommandé pour tous les modèles disponibles; permet de connecter la Well-Camera à toute batterie externe 12V en cas de panne de batterie interne rechargeable
Valises très pratiques rembourrées recommandées pour le transport du treuil de la caméra avec la tête relative ; disponibles selon différentes dimensions, elles protègent des chocs et de la poussière.
Sac à bandoulière rembourré-disponible en deux formats différents, pour capteur de niveau d'eau avec 30-50-100-150m de câble au rouleau de Well-Camera avec 100-200m de câble.
TECHNICAL SPECIFICATIONS
WELL-CAMERA.1N

1 -YEAR WARRANTY

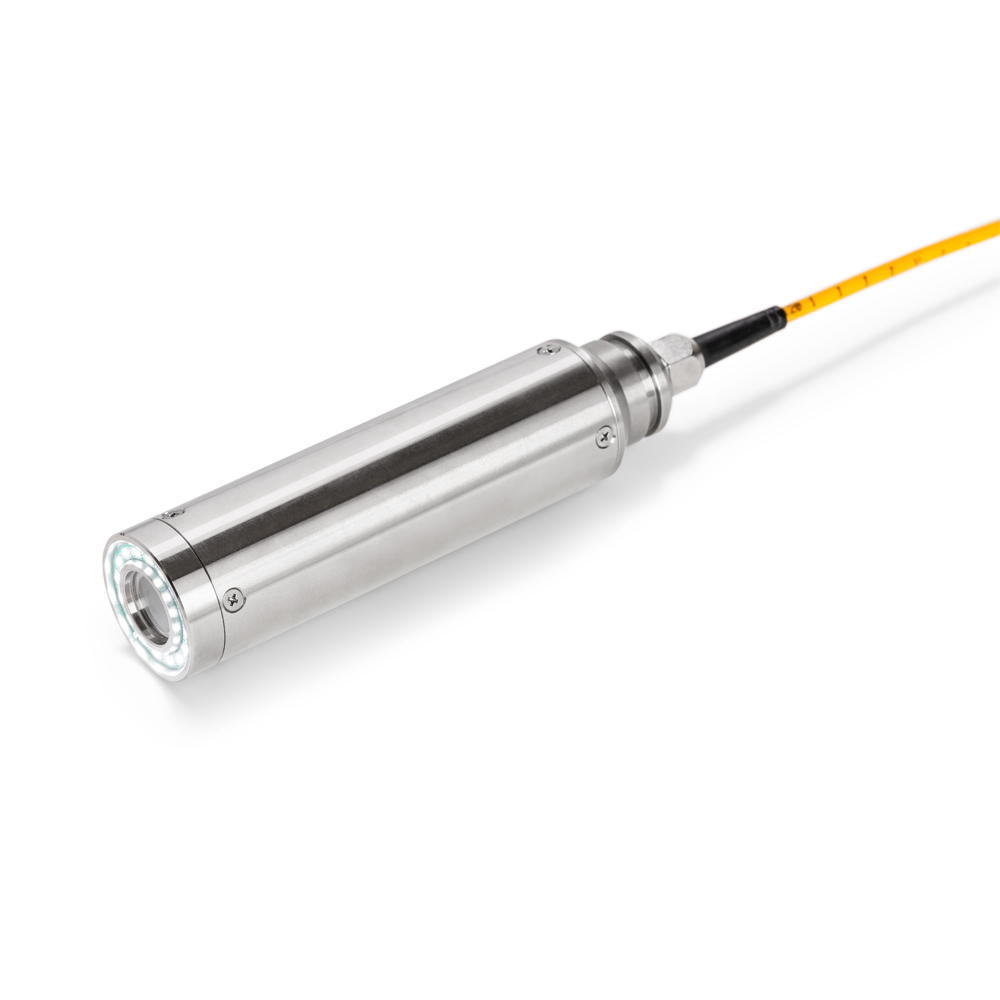

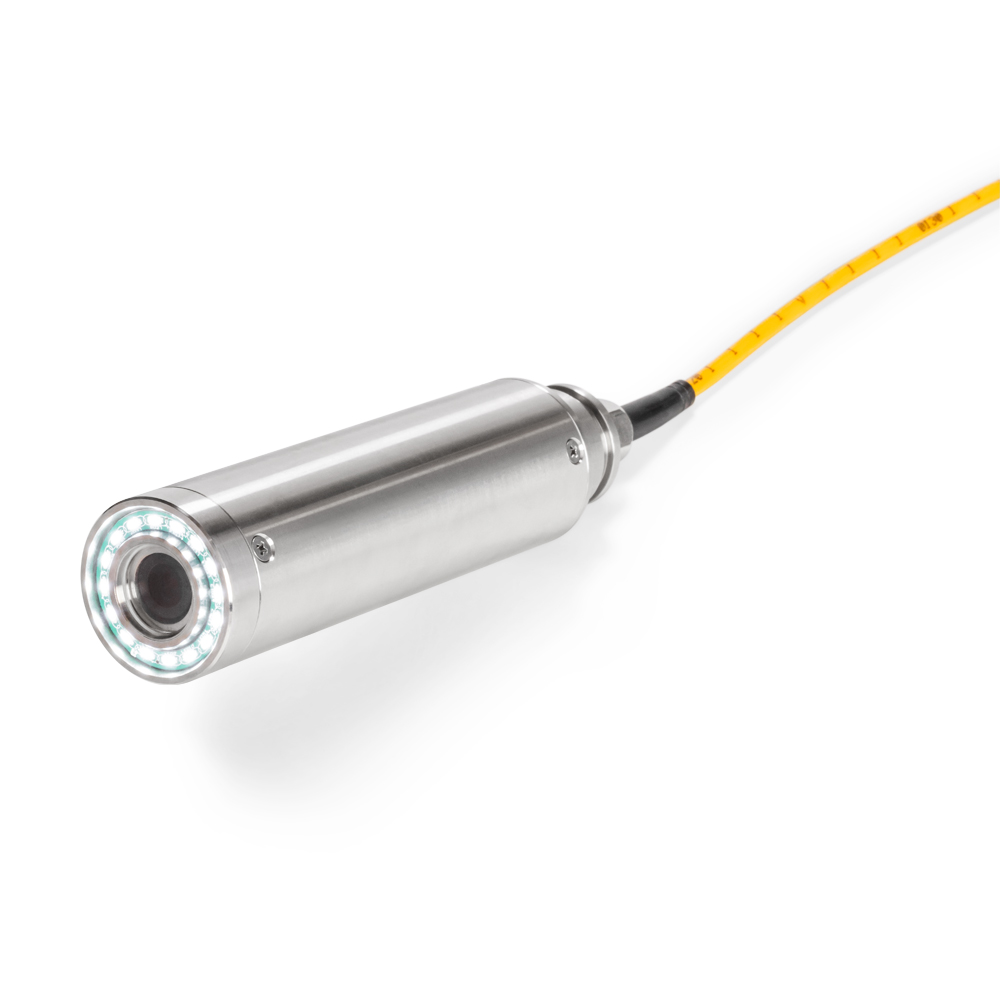

CAMERA HEAD
Diameter
40mm
Length
150mm
Sensor type
color CCD 1/3”
Resolution
700 lines
Minimum light intensity required
0.005 lux @ F 1.2
Lens
2.9mm fixed lens - wide angle 120°
Light type
8x high-intensity LED (max. 200 lumen)
Waterproof protection
IP68, water column of 350m (35 bar)
MONITOR
Display dimensions and type
9’‘ TFT LCD
Image aspect ratio
16:9 o 4:3
Resolution
800x480 pixel
System
NTSC/PAL
CONTROL UNIT
Power supply
Internal 12V battery (up to 8 hours of field use); possibility to connect to an external 12V battery
Digital output
Integrated USB 2.0 audio/video grabber board + microphone for recording movies and vocal comments directly to any external Windows PC (iOS on request)
Analog output
BNC connector
Weight
4.6 kg
Dimensions
24.1cm x 18.5cm x 10.5cm Shock-resitant PELI CASE IP67
Technical specifications subject to change without notice
CAMERA HEAD
Diameter
40mm
Length
150mm
Sensor type
color CCD 1/3”
Resolution
700 lines
Minimum light intensity required
0.005 lux @ F 1.2
Lens
2.9mm fixed lens - wide angle 120°
Light type
8x high-intensity LED (max. 200 lumen)
Waterproof protection
IP68, water column of 350m (35 bar)
MONITOR
Display dimensions and type
9’‘ TFT LCD
Image aspect ratio
16:9 o 4:3
Resolution
800x480 pixel
System
NTSC/PAL
CONTROL UNIT
Power supply
Internal 12V battery (up to 8 hours of field use); possibility to connect to an external 12V battery
Digital output
Integrated USB 2.0 audio/video grabber board + microphone for recording movies and vocal comments directly to any external Windows PC (iOS on request)
Analog output
BNC connector
Weight
6 kg
Dimensions
24.1cm x 18.5cm x 10.5cm Shock-resitant PELI CASE IP67
Technical specifications subject to change without notice
