GFA

GFA

Geofono da foro 3D

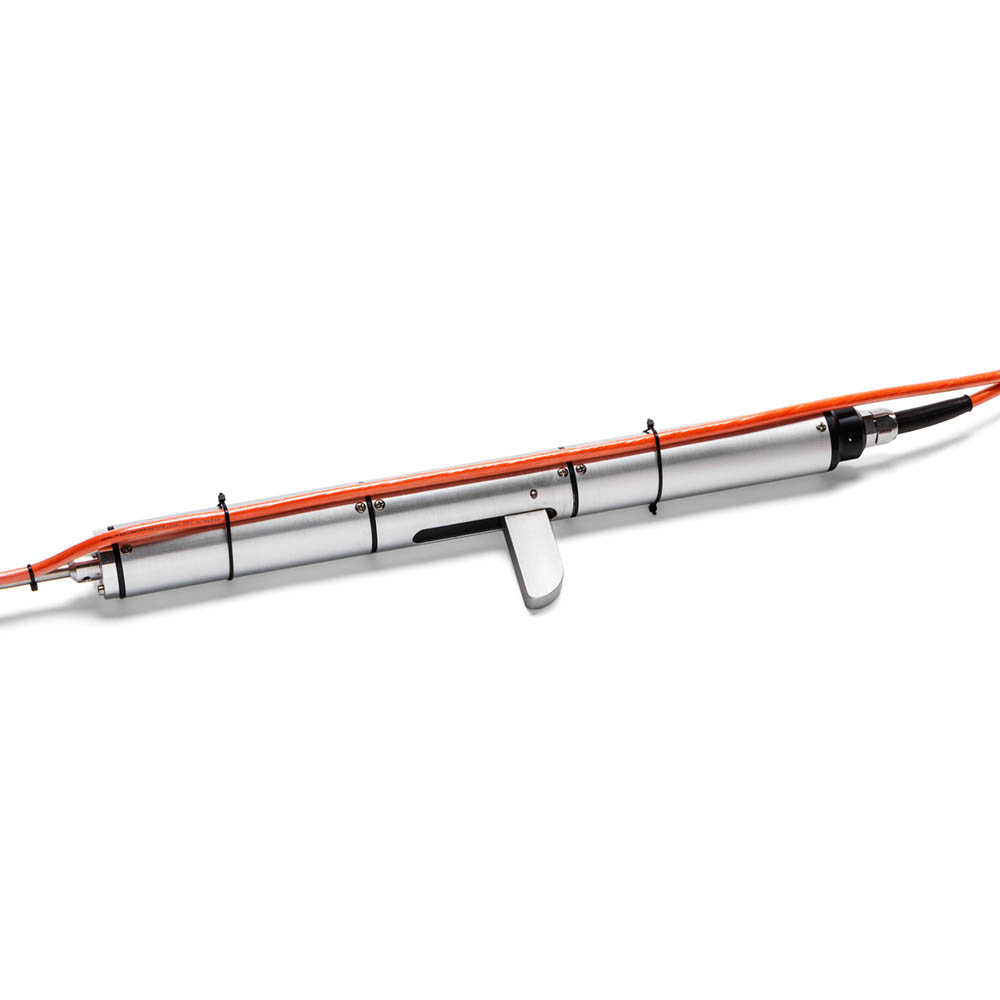

l test downhole prevede la determinazione dei tempi di arrivo di onde sismiche di compressione (P) e di taglio (S) che sono generate in superficie e raggiungono il geofono 3D da foro. Il geofono modello GFA 50/100 è costruito utilizzando 3 sensori geofonici ad alta sensibilità orientati secondo una terna di assi cartesiani ortogonali XYZ (freq. naturale di 10 Hz - 1 sensore verticale e 2 orizzontali). Fornito con uno strozzascotte per sostenere il suo peso alla profondità desiderata (il cavo del GFA è graduato in metri), questo geofono da foro è dotato di un sistema di “clamping” pneumatico-meccanico realizzato con leva laterale e blocco spaziatore. Dovrete semplicemente connettere la pompa al pannello del GFA e sarete pronti ad operare: pompando aria a 2-3 bar di pressione otterrete un ottimo accoppiamento dei sensori alla parete del foro (diametro compreso tra 50 e 110mm per utilizzi con lo spaziatore standard di serie). GFA è leggero e facile da trasportare; l’involucro di alluminio anodizzato lo rende adatto all’uso in campagna e di facile manutenzione. Ancora, due GFA possono essere collegati uno sotto l’altro tramite un apposito accessorio distanziatore.

Rullo avvolgicavo con 50 m di cavo
Modelli
Metodologie
SISMICA IN FORO
CROSSHOLE
Vs30
DOWNHOLE

E-Commerce non attivo in questo momento



COME FUNZIONA?

GFA

Dovrete semplicemente connettere la pompa al pannello del GFA e sarete pronti ad operare: pompando aria a 2-3 bar di pressione otterrete un ottimo accoppiamento dei sensori alla parete del foro (diametro compreso tra 50 e 110mm per utilizzi con lo spaziatore standard di serie).

Inoltre, due GFA possono essere collegati uno sotto l’altro tramite un apposito accessorio distanziatore (vedi “Standard Test Methods for Downhole Seismic Testing” - ASTM D7400-08)

La dotazione standard comprende:

  • Rullo avvolgicavo con sonda (modello GFA-50 con 50 m di cavo, modello GFA-100 con 100 m di cavo)

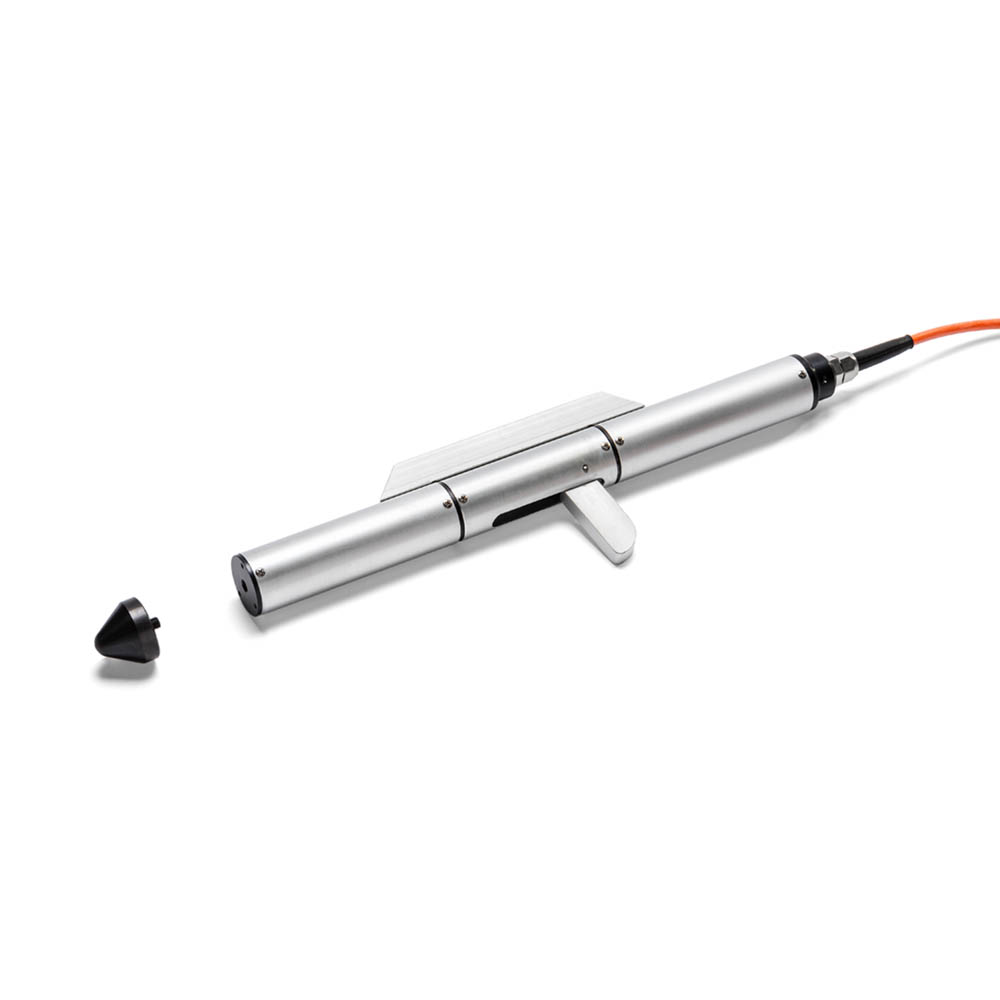

  • Nasello per fanghi di perforazione (da sostituire al nasello standard della sonda per appesantirla)
  • Pompa manuale
  • Strozzascotte
  • Cavetto di collegamento al sismografo


ACCESSORI GFA

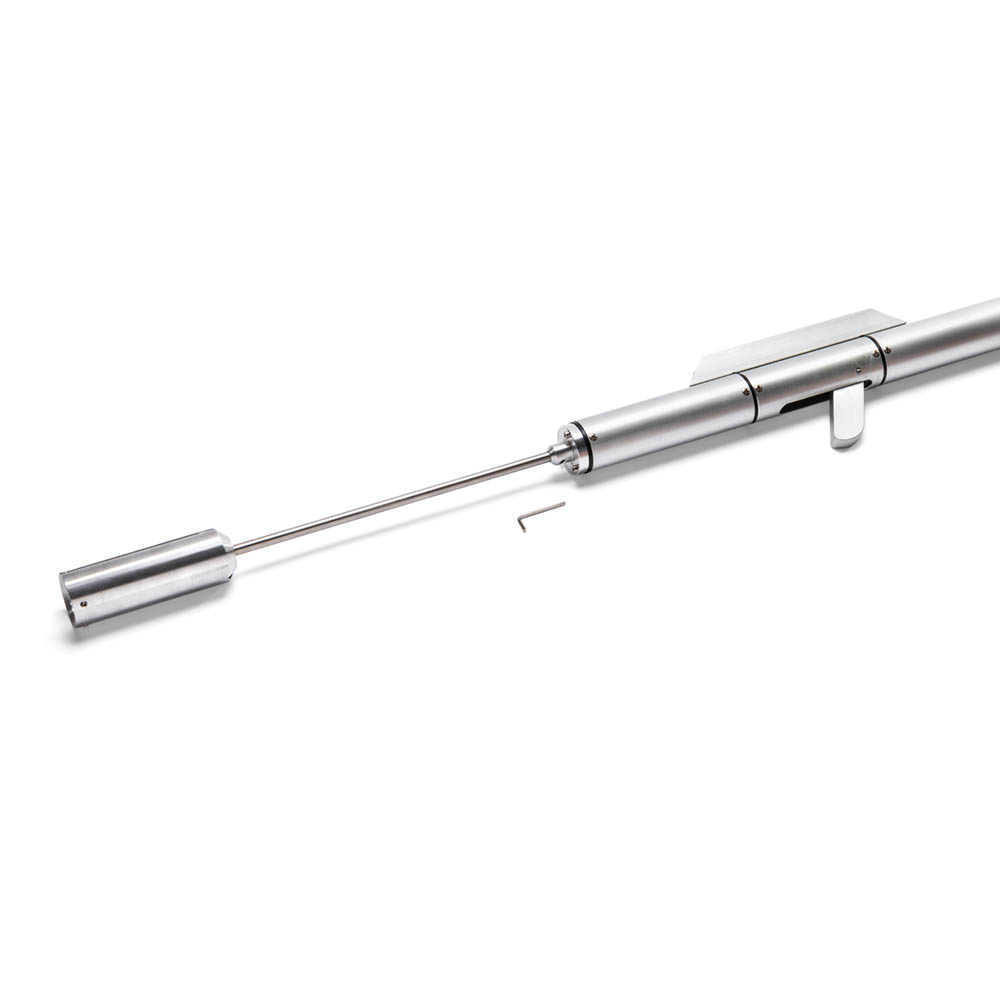

RACCORDO DISTANZIATORE
RACCORDO DISTANZIATORE

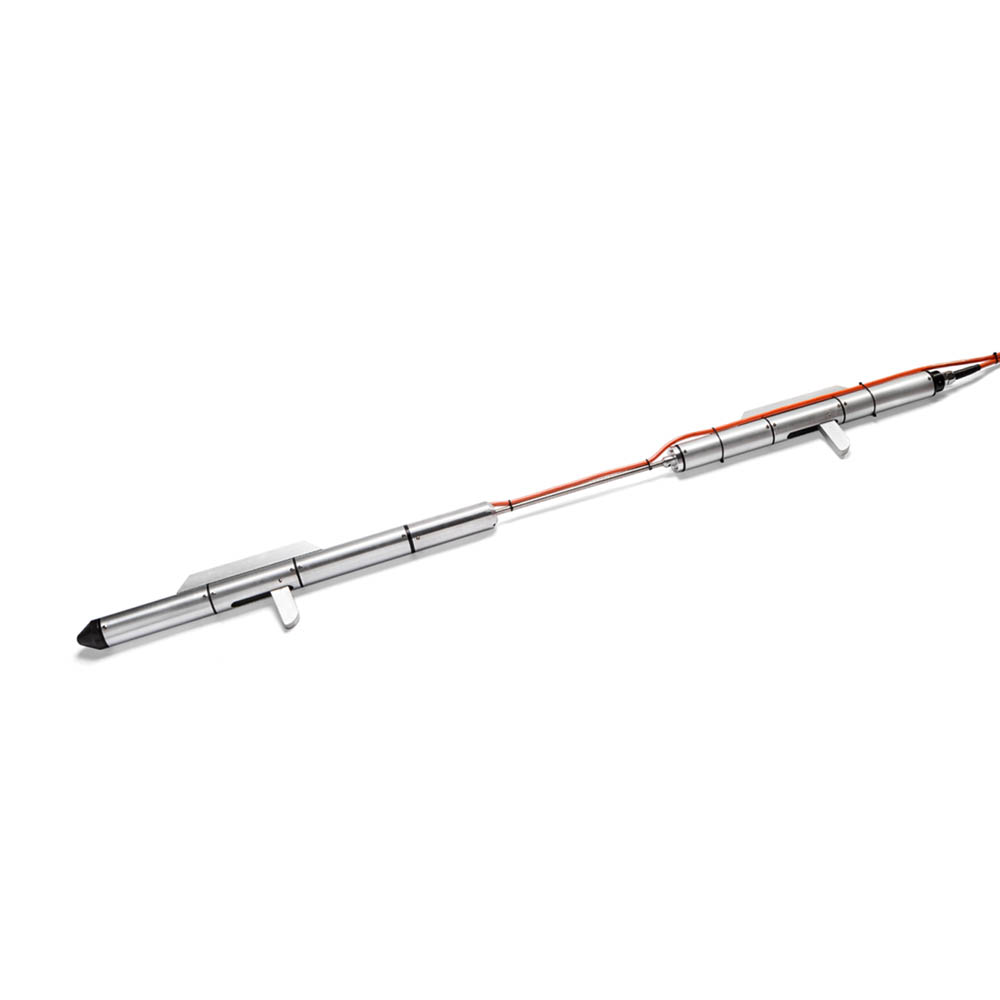

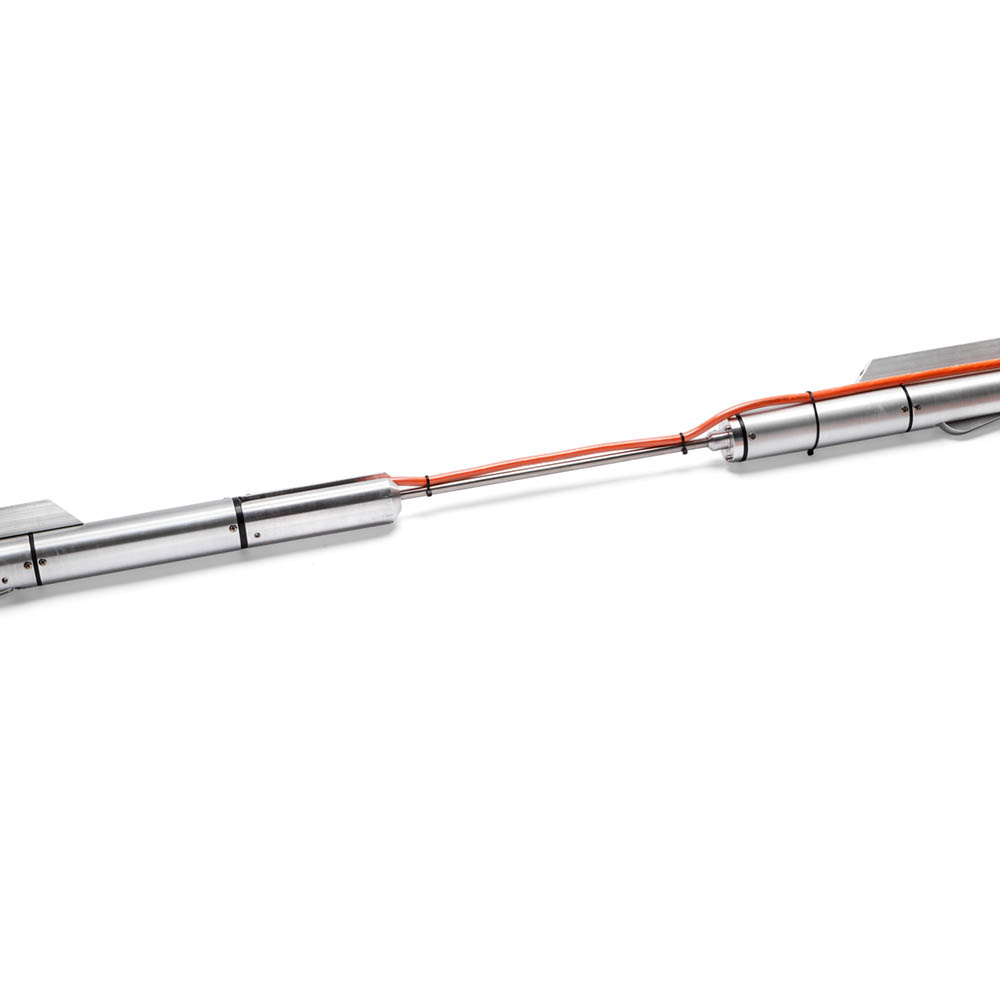

Consente l’utilizzo di 2xGFA all’interno dello stesso foro - distanza verticale equipaggi geofoni = 1m

SPECIFICHE
TECNICHE
GFA
Numero di geofoni
3 geofoni con freq.naturale 10Hz+/-5%
(1 vert.+ 2 orizz.), ad alta sensibilità (100V/m/sec +/-5%)
Lunghezza cavo
50m o 100m, graduato in metri, montato su rullo avvolgicavo con supporto portasonda
Dimensioni sonda
Diametro 51mm, lunghezza 570mm (involucro in alluminio anodizzato)
Diametro foro
Min. 55mm, max. 110mm (con blocco spaziatore standard; diametri maggiori su richiesta)
Dimensioni avvolgicavo
540x400x250mm
Peso
GFA-50: <12kg; GFA-100: <17kg
Collegamento al sismografo
Standard: Cannon tipo NK2721C (GEA24, 16SN-U-P) o Souriau (GEA3, Anteo)
Altri adattatori disponibili su richiesta
Specifiche tecniche soggette a variazioni senza preavviso
Numero di geofoni
3 geofoni con freq.naturale 10Hz+/-5%
(1 vert.+ 2 orizz.), ad alta sensibilità (100V/m/sec +/-5%)
Lunghezza cavo
50m o 100m, graduato in metri, montato su rullo avvolgicavo con supporto portasonda
Dimensioni sonda
Diametro 51mm, lunghezza 570mm (involucro in alluminio anodizzato)
Lunghezza sonda
600mm
Diametro foro
Min. 55mm, max. 110mm (con blocco spaziatore standard; diametri maggiori su richiesta)
Dimensioni avvolgicavo
540x400x250mm
Peso
GFA-50: <12kg; GFA-100: <17kg
Collegamento al sismografo
Standard: Cannon tipo NK2721C (GEA24, 16SN-U-P) o Souriau (GEA3, Anteo)
Altri adattatori disponibili su richiesta
Specifiche tecniche soggette a variazioni senza preavviso
