PUNDIT LAB (+)

PUNDIT LAB (+)

Strumento a ultrasuoni

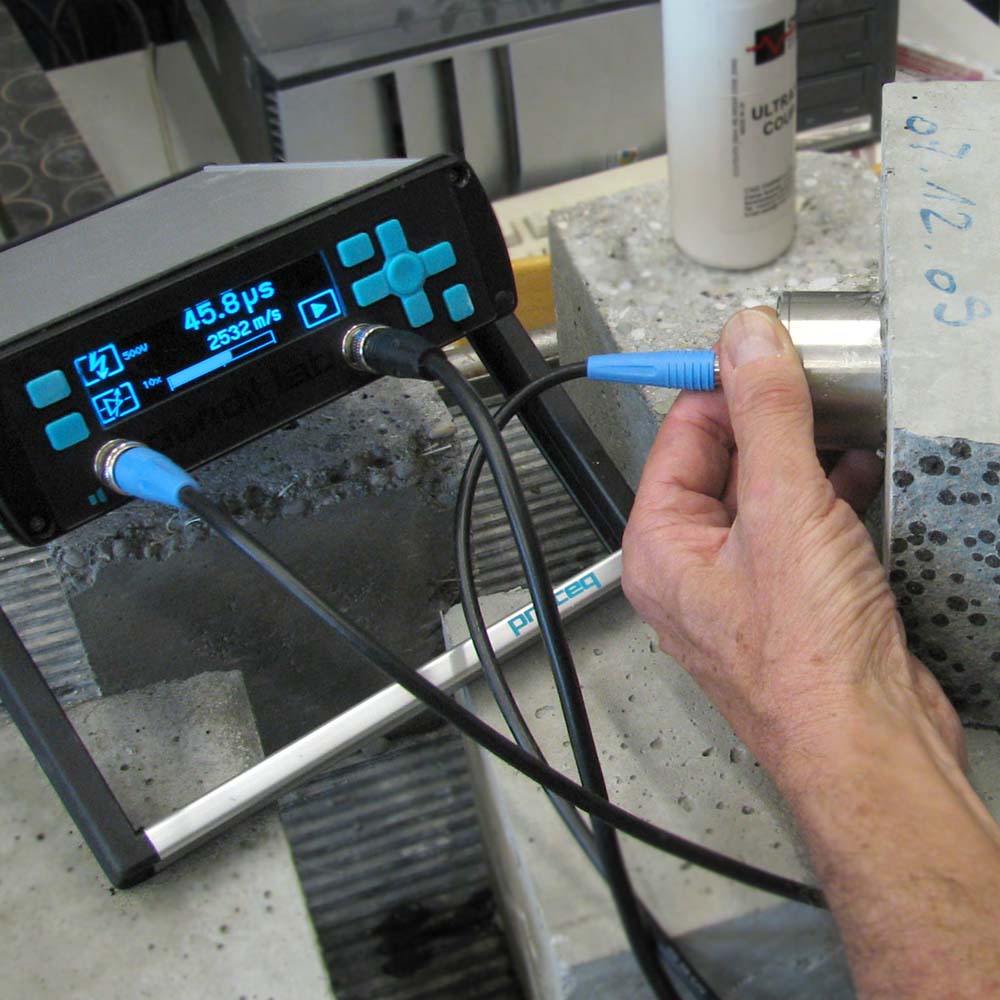

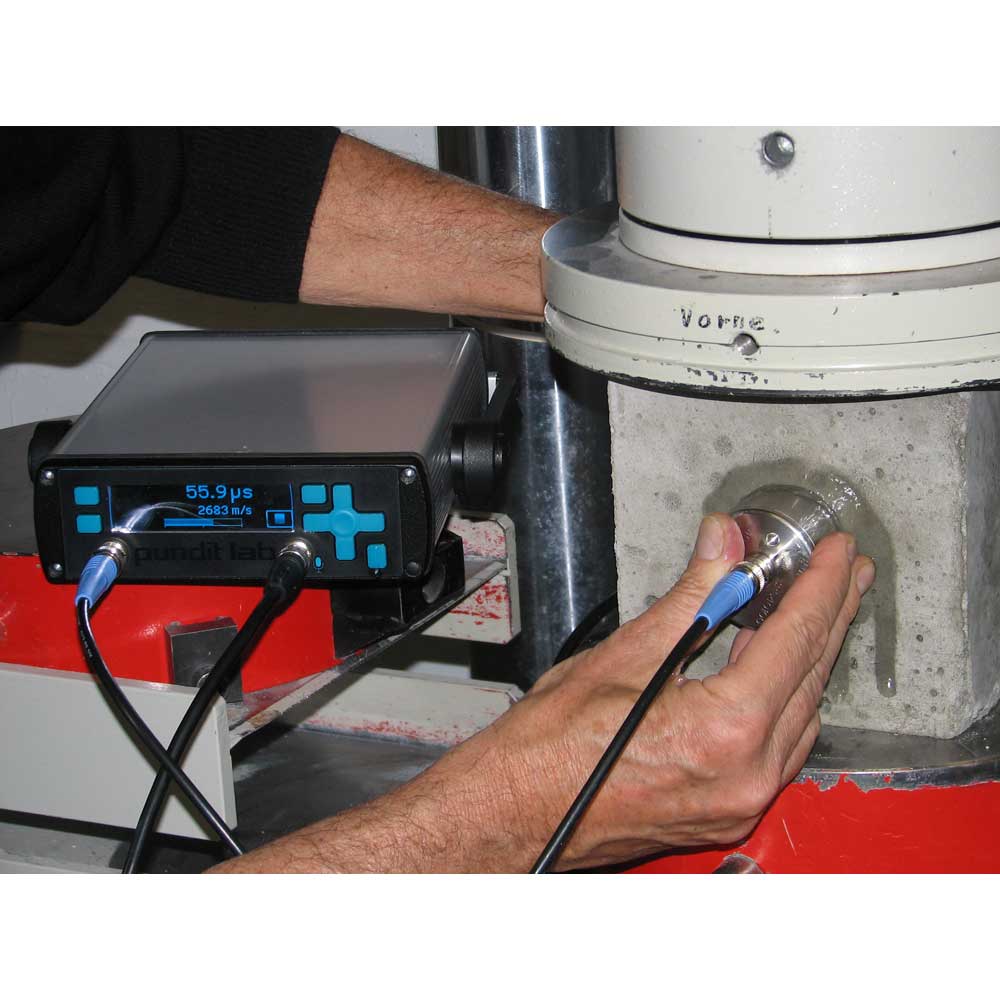

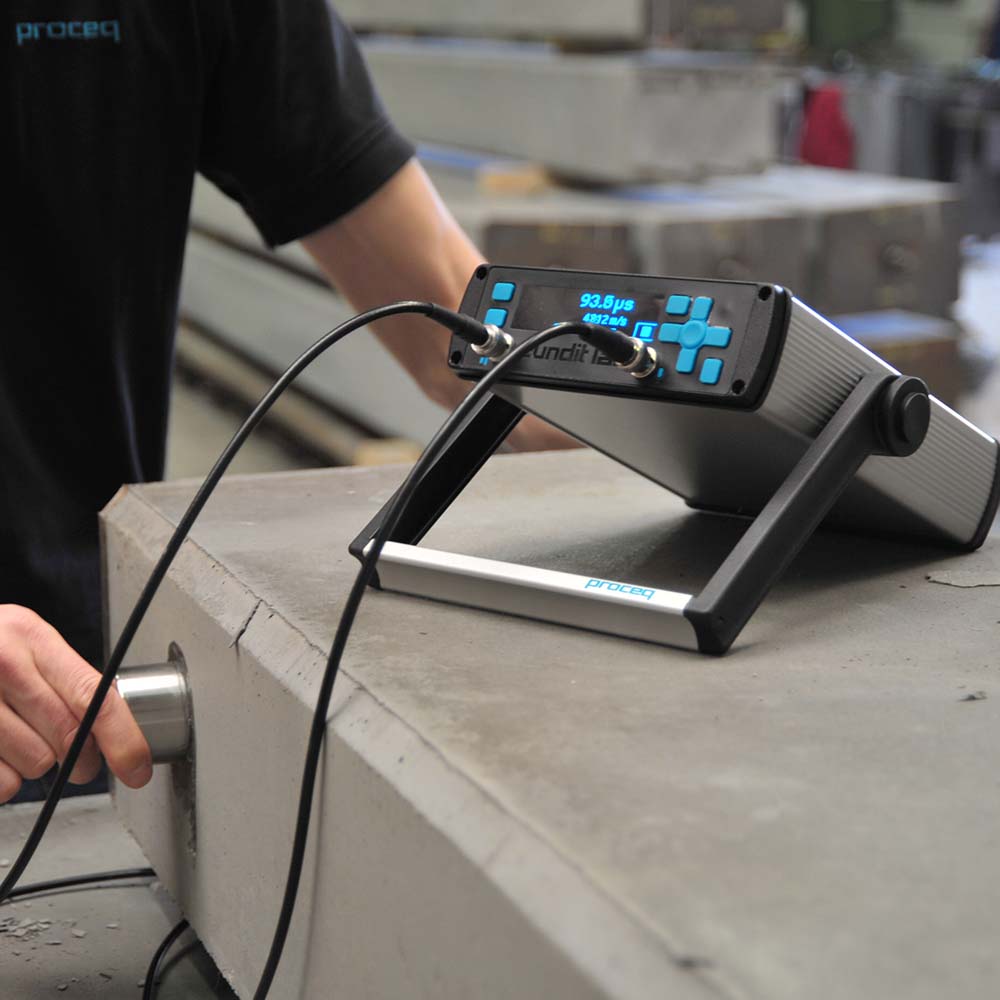

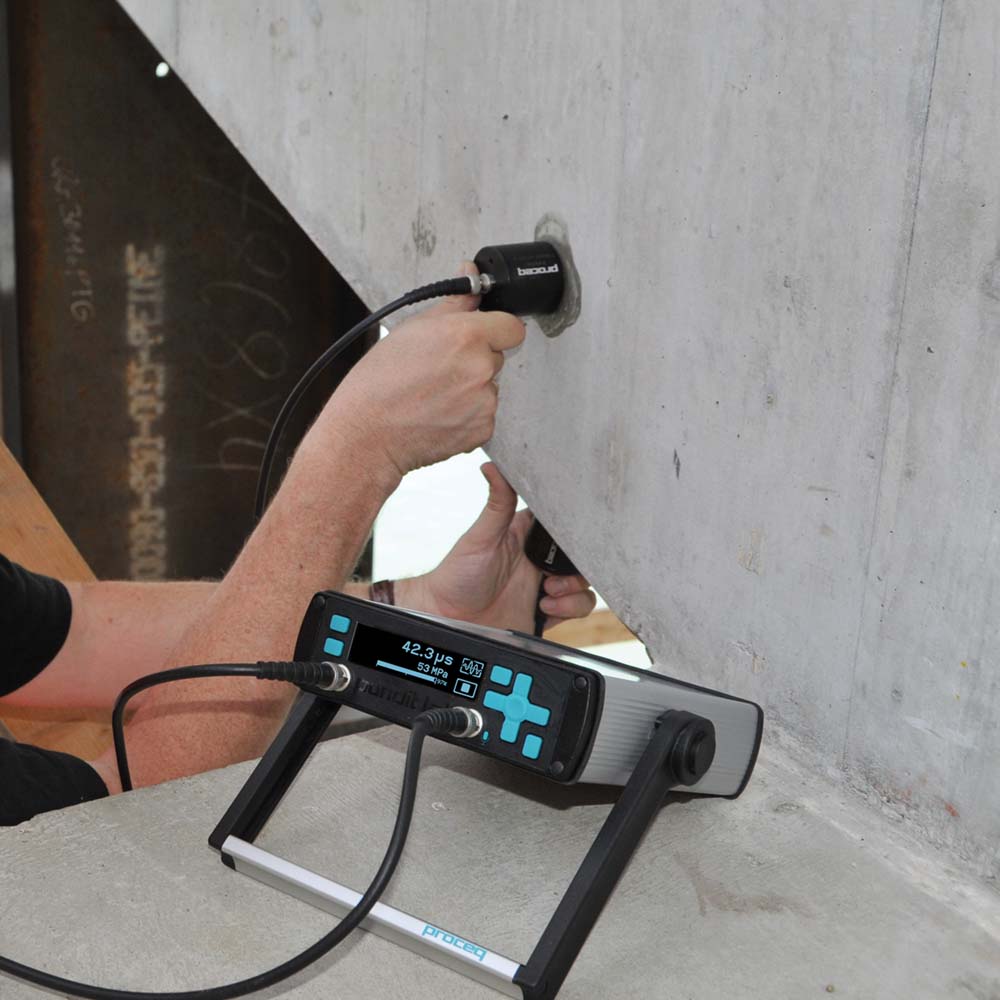

I modelli Pundit Lab e Pundit Lab+ offrono soluzioni all’avanguardia per le prove ultrasoniche sul calcestruzzo, garantendo funzionalità specifiche in base alle diverse esigenze operative. Questi strumenti misurano con estrema precisione il tempo di propagazione dell'impulso tra trasmettitore e ricevitore, attraversando il materiale analizzato. Le misurazioni possono essere condotte tramite trasmissione diretta, semi-diretta, indiretta o superficiale. L'integrazione tra l'indice di rimbalzo sclerometrico e la velocità degli ultrasuoni consente di effettuare anche le prove SONREB, utilizzando l'algoritmo omonimo per stimare la resistenza del calcestruzzo con un margine di errore inferiore al 10%.

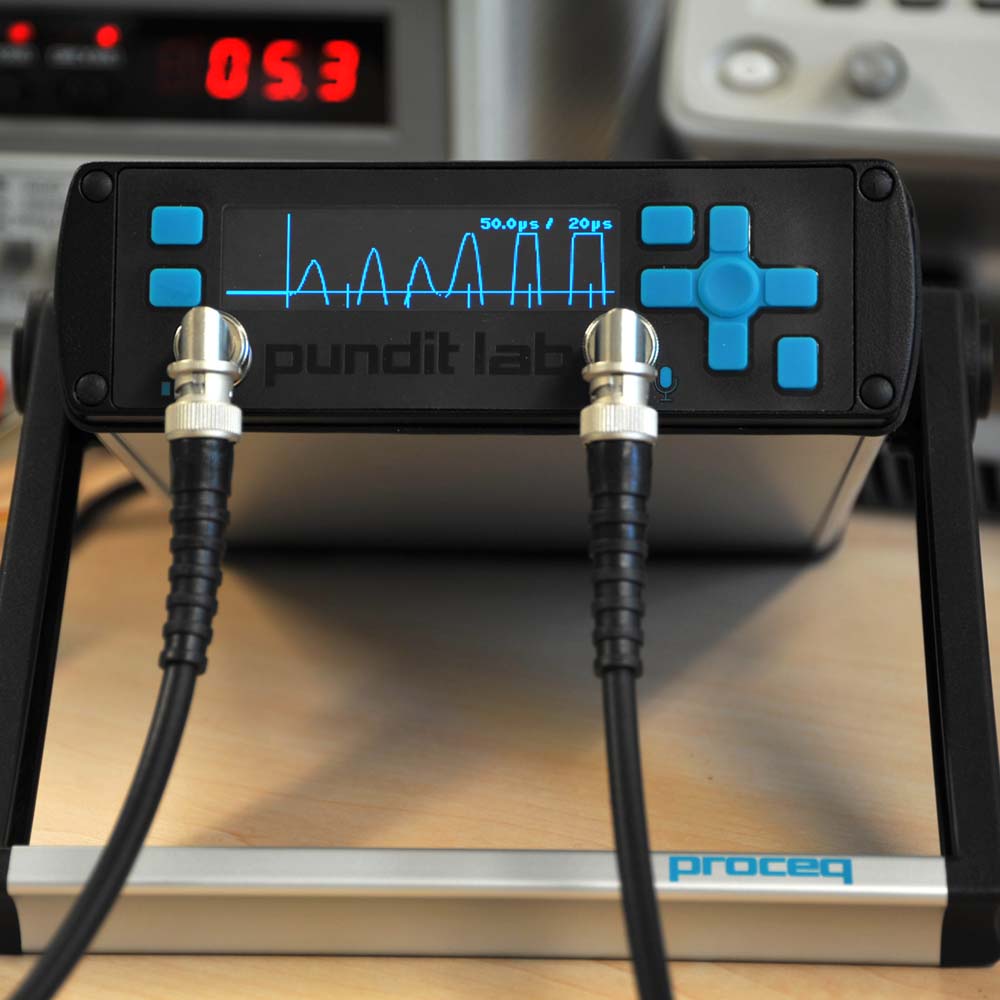

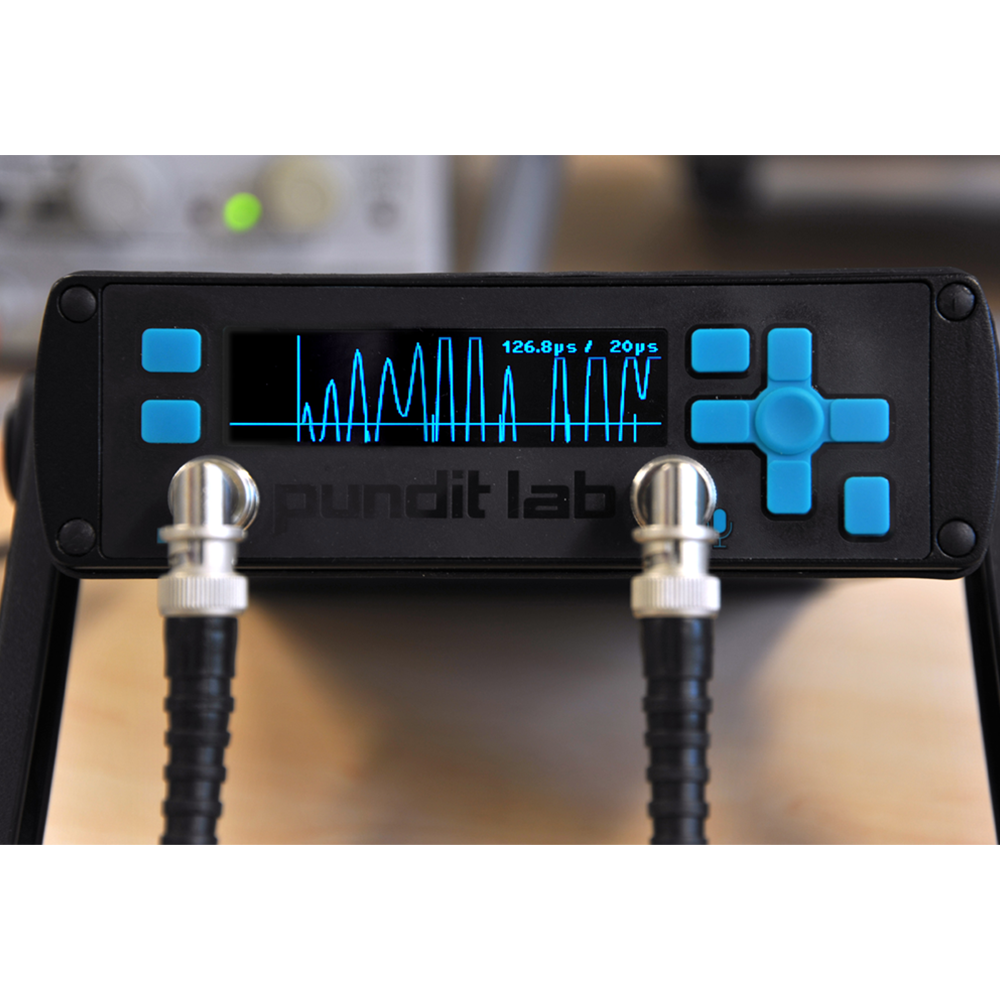

Il Pundit Lab si distingue per il suo elevato rendimento di misurazione grazie alla forma ottimizzata dell'impulso e alle impostazioni automatiche di trasmissione che garantiscono risultati sempre accurati per le indagini ultrasoniche. Inoltre, offre la visualizzazione integrata della forma d'onda, permettendo l'analisi in tempo reale del segnale.
Il Pundit Lab+ include tutte le funzionalità del Pundit Lab, ma aggiunge nuove e potenti caratteristiche, come la misurazione della resistenza alla compressione. Questo modello permette di creare curve di conversione personalizzate per stimare la resistenza del calcestruzzo, scaricabili sullo strumento per fornire stime immediate della resistenza direttamente in cantiere.

SOFTWARE PUNDITLINK
Il software PunditLink per Windows integra entrambi i modelli, consentendo la visualizzazione e l'analisi della forma d'onda. Per il Pundit Lab+, PunditLink offre funzionalità avanzate come la creazione di curve di conversione per la resistenza alla compressione e curve SONREB per stime combinate. I dati raccolti possono essere esportati per ulteriori analisi e applicazioni.

TRASDUTTORI

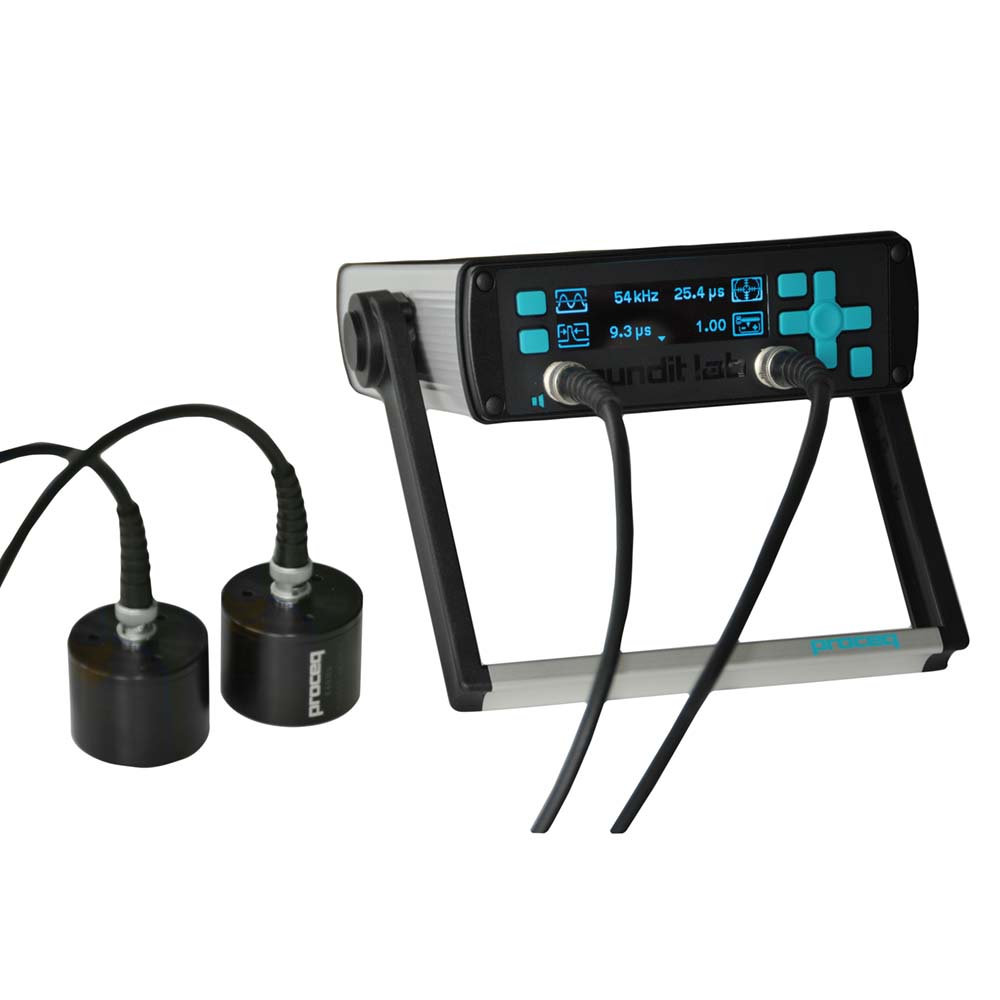

È disponibile una vasta gamma di trasduttori ad alta precisione, progettati per garantire massima accuratezza nella raccolta dei dati in cantiere. La scelta del trasduttore più adatto dipende dalle caratteristiche dell'aggregato o granulato e dalle dimensioni dell'oggetto da testare, assicurando risultati ottimali per ogni specifica applicazione.
APPLICAZIONI

Correlazione della resistenza a compressione di calcestruzzo e rocce / modulo di elasticità delle rocce / Mappatura dell'omogeneità del calcestruzzo / Stima della resistenza del calcestruzzo utilizzando il metodo SONREB.

Modelli
Metodologie
OMOGENEITÀ CALCESTRUZZO

E-Commerce non attivo in questo momento

SPECIFICHE
TECNICHE
PUNDIT
LAB+

Range di misura fino a 15m in funzione della qualità del calcestruzzo
Larghezza di banda da 20 a 500 kHz
Tecnologia velocità di propagazione impulsi ultrasonici
Risoluzione di misurazione 0,1 us
Tensione di impulso UPV Da 125 a 500 V
Guadagno del ricevitore 1x, 10x, 100x, AUTO, Pundit Lab+ fino a 1000x
Frequenza trasduttore 24 – 500 kHz
Forma di impulso Square Wave
Numero di canali 1
Firmware dello strumento:
Interfaccia aperta
Stadi di guadagno dell'amplificatore integrato (solo Pundit Lab+)
Data e ora in tempo reale (solo Pundit Lab+)
Specifiche tecniche soggette a variazioni senza preavviso
