PUNDIT PL200

PUNDIT PL200

Strumento a ultrasuoni

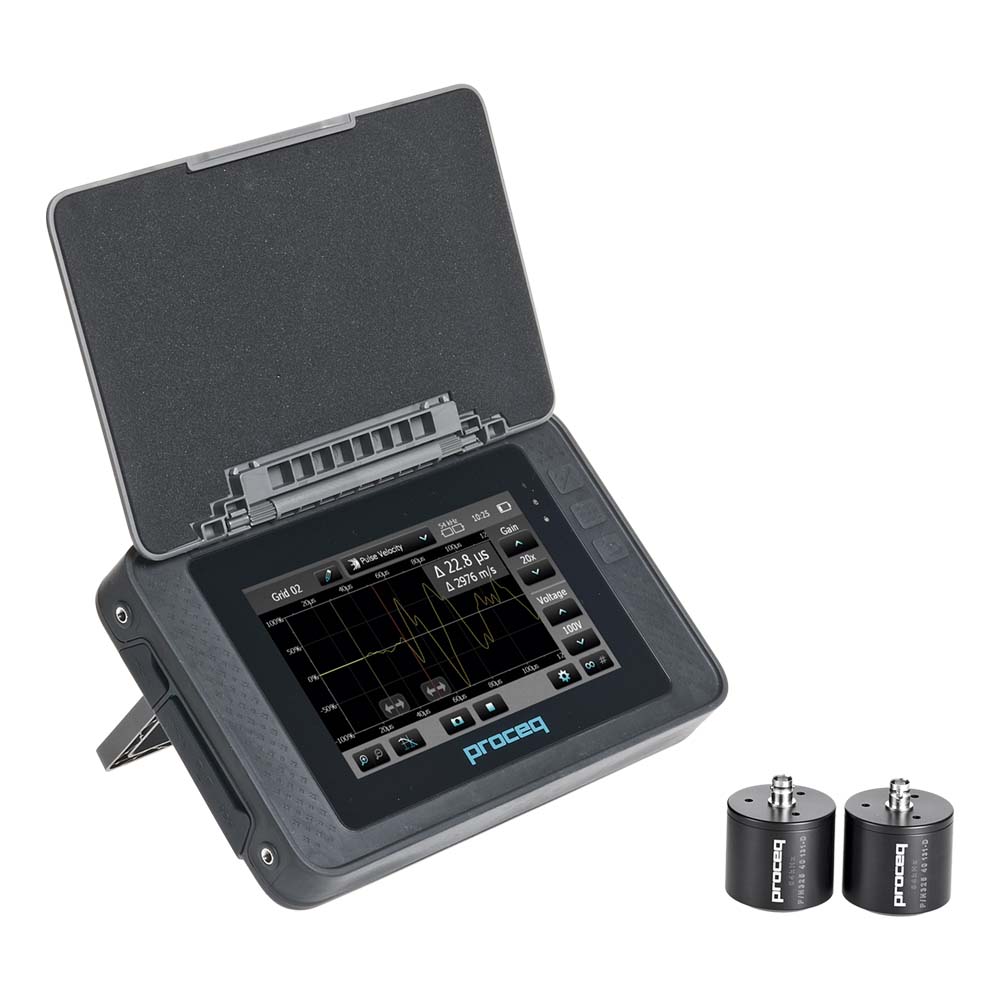

Il Pundit 200 porta avanti l'illustre tradizione Pundit, iniziata negli anni '70, stabilendo un nuovo standard per le prove ultrasoniche su calcestruzzo. Progettato per l'utilizzo in cantiere e in ambienti difficili, lo strumento è dotato di un robusto corpo e di un luminoso schermo touch screen, che garantisce un'ottima visibilità anche nelle condizioni più impegnative. Mai prima d'ora l'utente ha avuto un tale controllo in tempo reale delle procedure di misurazione direttamente sul campo, rendendo il Pundit 200 lo strumento di riferimento per i professionisti più esigenti. Grazie alla sua memoria interna, il Pundit 200 consente di salvare e rivedere le forme d'onda, offrendo un livello di precisione senza precedenti.

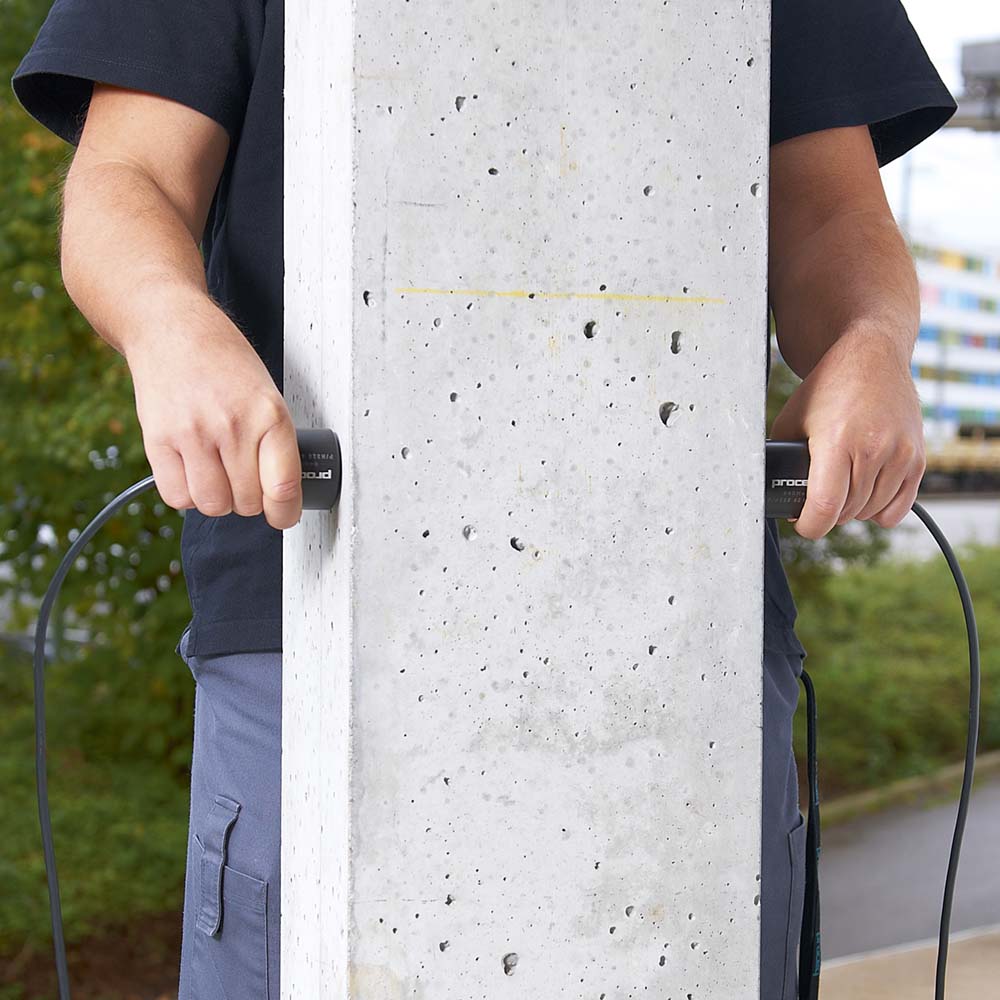

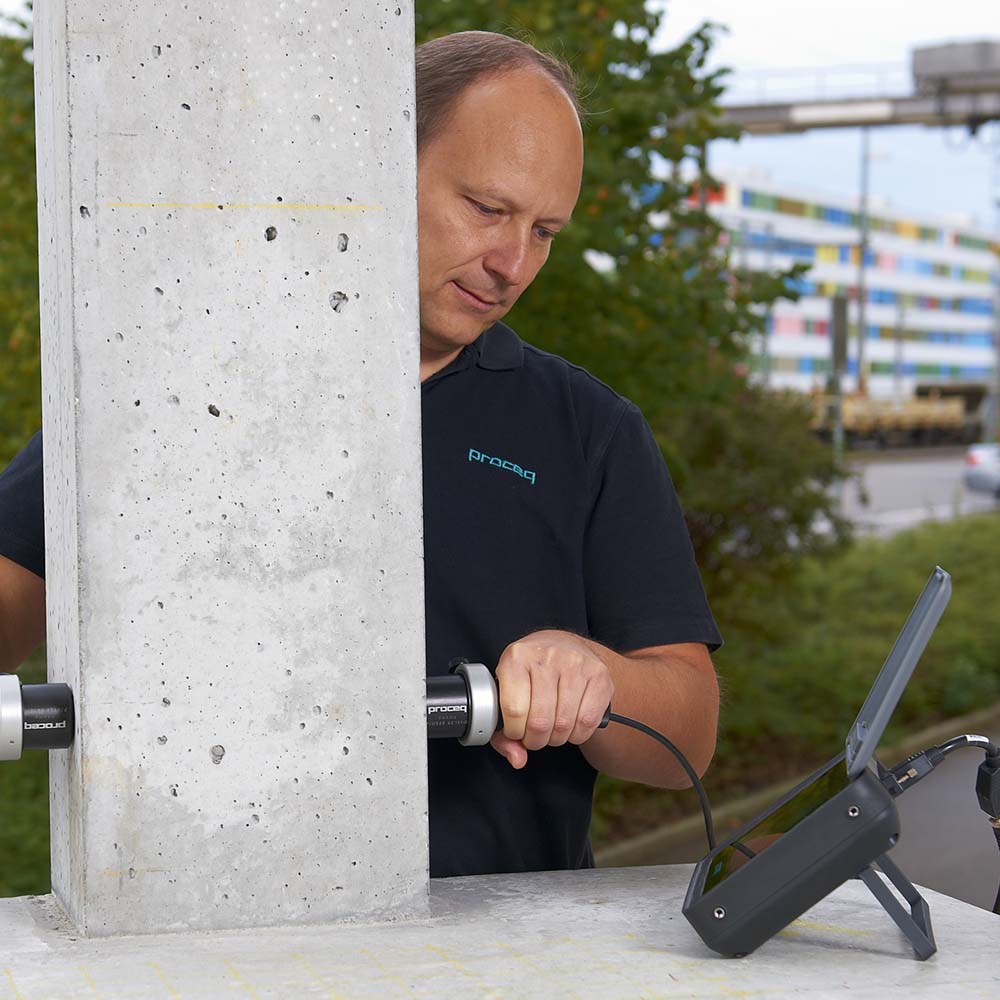

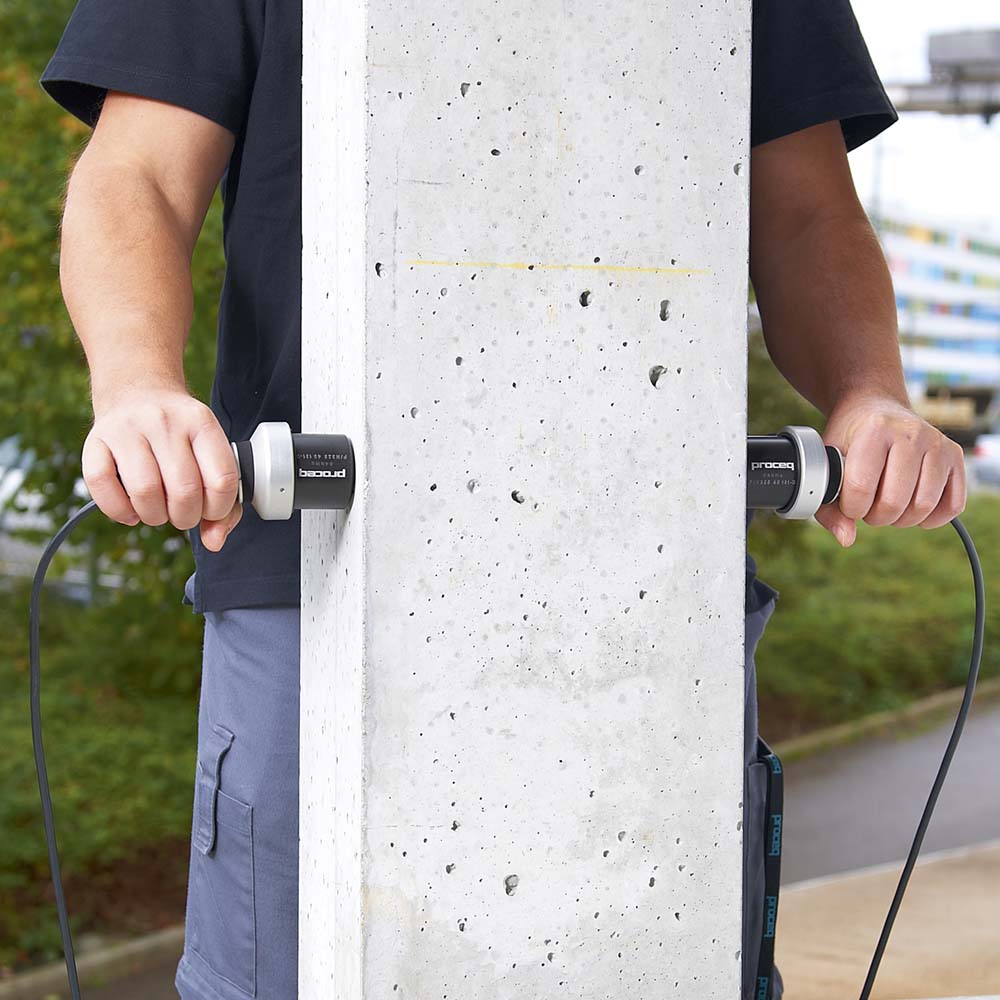

Lo strumento misura con estrema accuratezza il tempo di propagazione dell'impulso tra trasmettitore e ricevitore, attraversando il materiale indagato. Le indagini ultrasoniche possono essere effettuate tramite trasmissione diretta, semi-diretta, indiretta o superficiale. Inoltre, l'integrazione tra l'indice di rimbalzo sclerometrico e la velocità degli ultrasuoni permette l'uso dell'algoritmo SONREB, capace di stimare la resistenza del calcestruzzo con un margine di errore inferiore al 10%.

MODALITÀ DI MISURA
Line scan: determina l’uniformità del calcestruzzo e identifica fessure o altre imperfezioni strutturali.
Grid scan: scansione areale per testare l'uniformità del materiale; i risultati codificati a colori mostrano la velocità d'impulso o le variazioni di profondità, permettendo di identificare rapidamente le aree di interesse.
Velocità d’impulso: calcola la velocità dell’impulso ultrasonico nel materiale testato, fornendo informazioni sulla sua qualità interna.
Resistenza alla compressione: determina la resistenza alla compressione attraverso la correlazione con la velocità d’impulso ultrasonica o il metodo SONREB.
Profondità della fessurazione: misura la profondità delle fessure perpendicolari secondo gli standard BS 1881.
Velocità superficiale: calcola la velocità superficiale del materiale, in conformità agli standard BS 1881.
Tempo di trasmissione: misura con precisione il tempo di trasmissione dell’impulso tra i trasduttori.
Distanza: calcola la distanza esatta tra i trasduttori per garantire misurazioni accurate.

TRASDUTTORI
È disponibile una vasta gamma di trasduttori ad alta precisione, progettati per garantire massima accuratezza nella raccolta dei dati in cantiere. La scelta del trasduttore più adatto dipende dalle caratteristiche dell'aggregato o granulato e dalle dimensioni dell'oggetto da testare, assicurando risultati ottimali per ogni specifica applicazione.

APPLICAZIONI

Correlazione della resistenza a compressione di calcestruzzo e rocce / modulo di elasticità delle rocce / Mappatura dell'omogeneità del calcestruzzo / Stima della resistenza del calcestruzzo utilizzando le prove SONREB.

La strumentazione è disponibile anche a noleggio in tutta Italia

Modelli
Metodologie
OMOGENEITÀ CALCESTRUZZO

E-Commerce non attivo in questo momento

SPECIFICHE
TECNICHE
PUNDIT
PL  200

Range di misura 0,1 - 7930 microsecondi
Larghezza di banda da 20 a 500 kHz
Tecnologia velocità di propagazione impulsi ultrasonici
Risoluzione di misurazione 0,1 microsecondi (<793us)
Tensione di impulso UPV Da 10 a 450 Vpp
Guadagno del ricevitore 1x - 10000x(0-80dB)  - 11 livelli
Frequenza trasduttore 24 – 500 kHz
Caratteristiche:
Interfaccia aperta
Ingrandimento e funzione scrolling per A-scan precisi
Memoria interna e visualizzazione delle forme d'onda
Impostazioni dei parametri direttamente dal touchscreen
Doppio cursore per la valutazione manuale delle A-scan
Cursore separato per la misurazione dell'ampiezza del segnale
Misurazione avanzata della velocità superficiale
Trigger automatico e manuale o soglia trigger impostabili dall'utente
Aggiornamento A-scan fino a 25 Hz

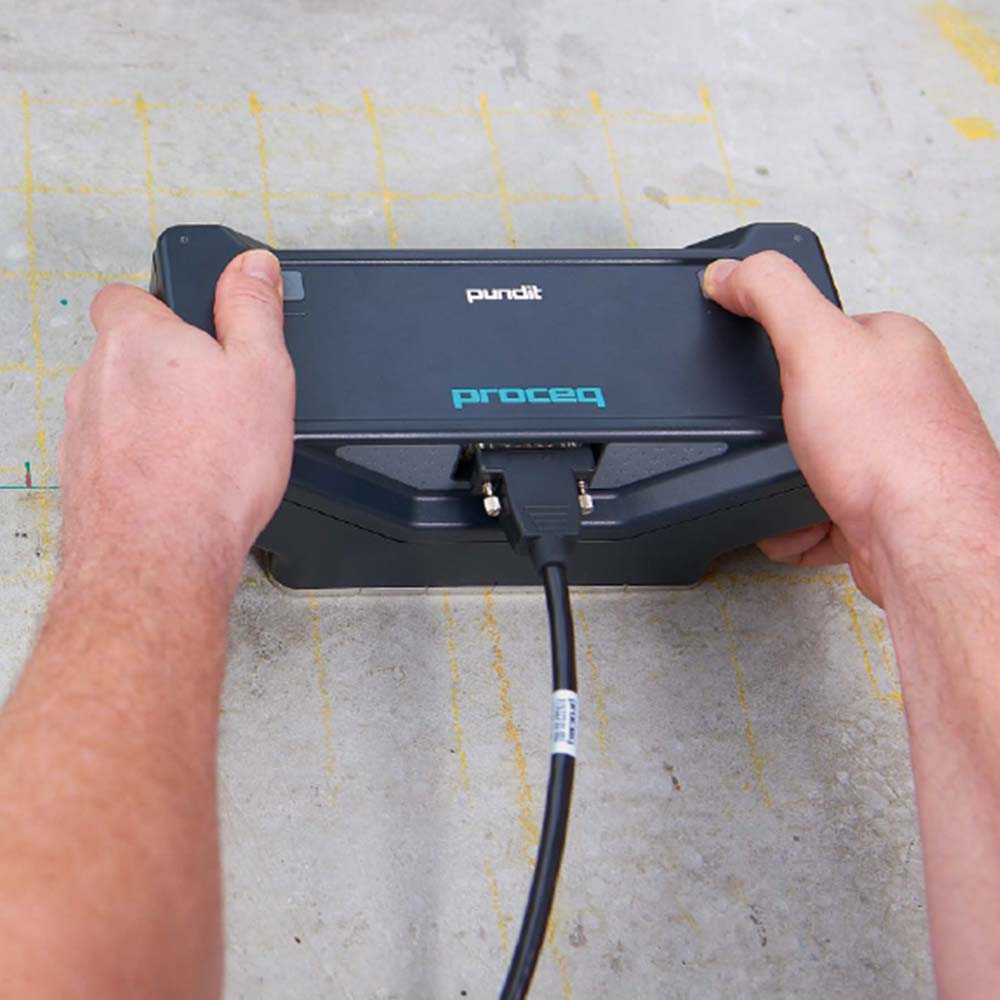

Espandibile con trasduttori Echo Pulse Pundit
Specifiche tecniche soggette a variazioni senza preavviso
