POLARES32

Tomografia elettrica a corrente alternata

Sfruttando un'innovativa tecnologia che si basa sull'utilizzo della Corrente Alternata (C.A.), la Tomografia Elettrica POLARES32 può misurare e visualizzare contemporaneamente tutti i parametri di indagine: valori di resistività del terreno, corrente, tensione, potenziale spontaneo, polarizzazione indotta e indicazione della qualità della misura. Compatta, facile ed intuitiva, gestisce agevolmente tutte le configurazioni di array multielettrodo per la misura delle resistività apparenti: Schlumberger, Wenner, Dipolo-Dipolo (possibilità di implementare configurazioni di quadripoli personalizzate tramite Utility Software fornito con lo strumento). La massima velocità e accuratezza di acquisizione delle misure in campagna sono sempre garantite, indipendentemente dalla tipologia di stendimento utilizzato (al contrario dei tradizionali sistemi multicanali a corrente continua).

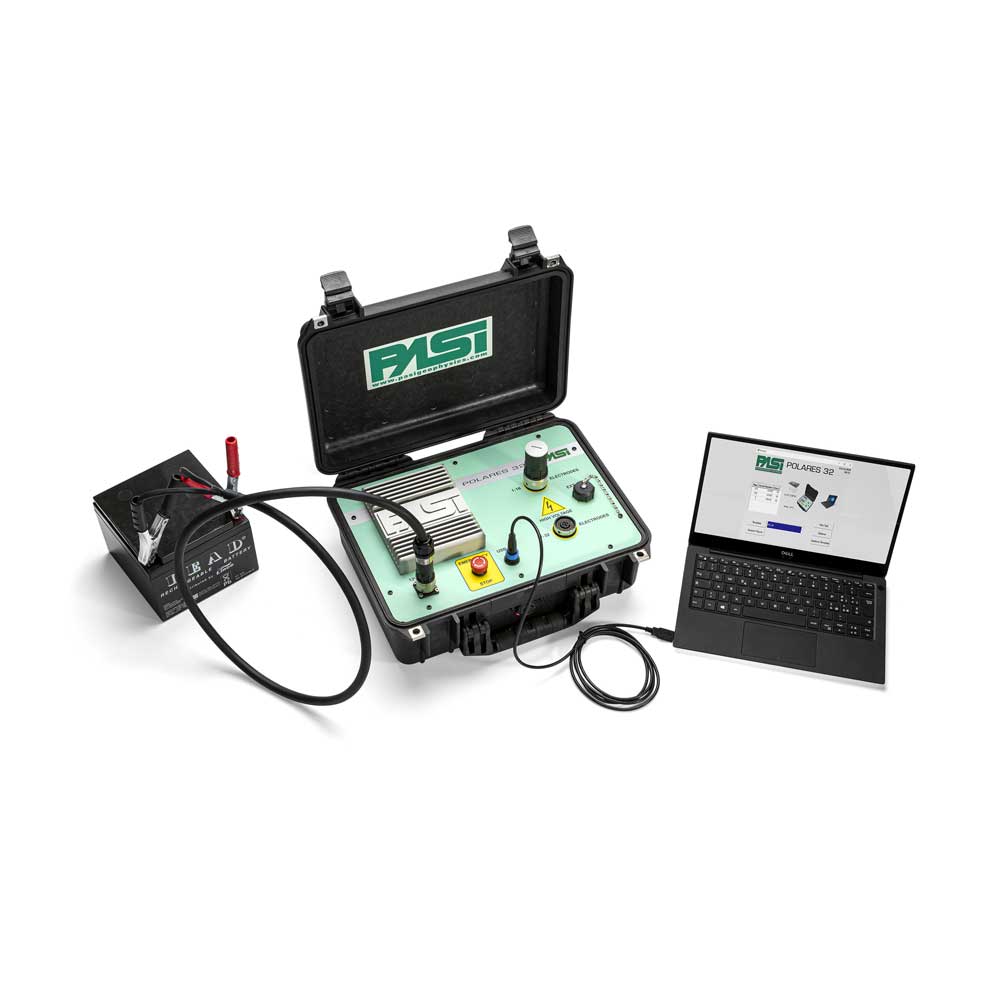

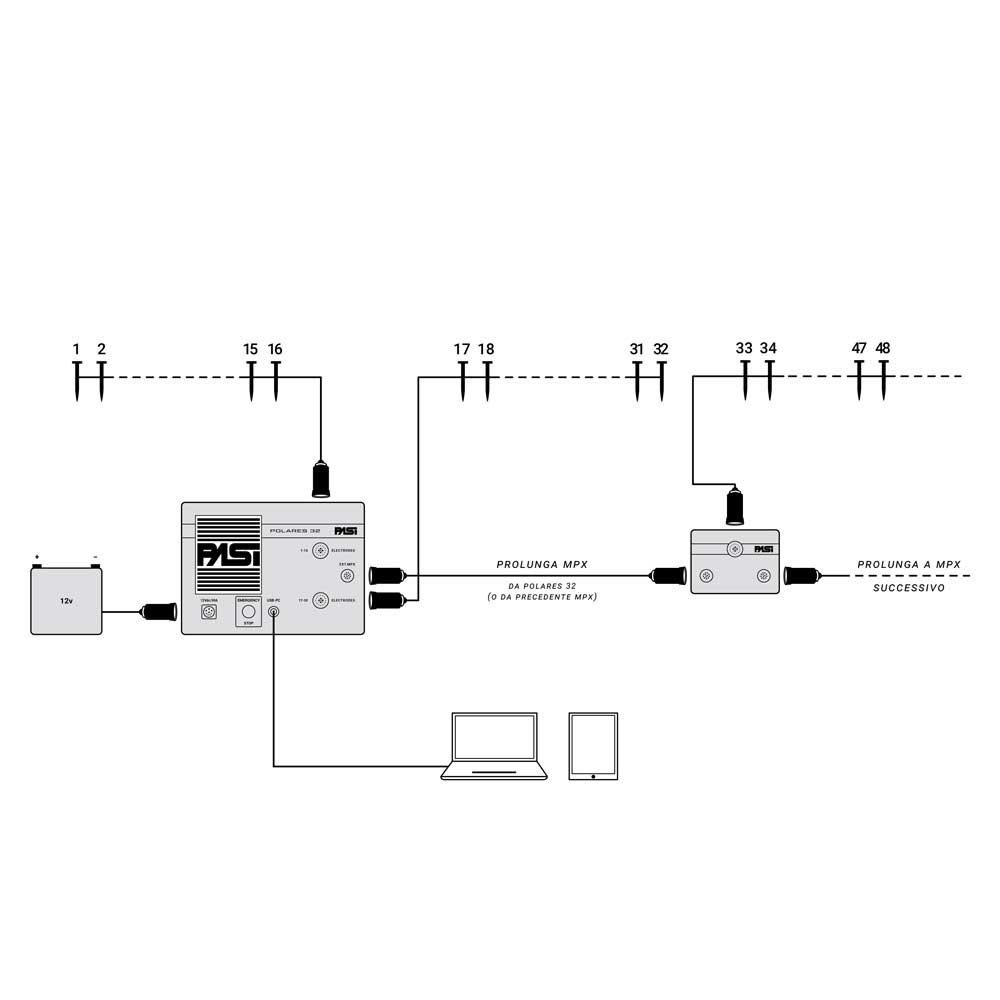

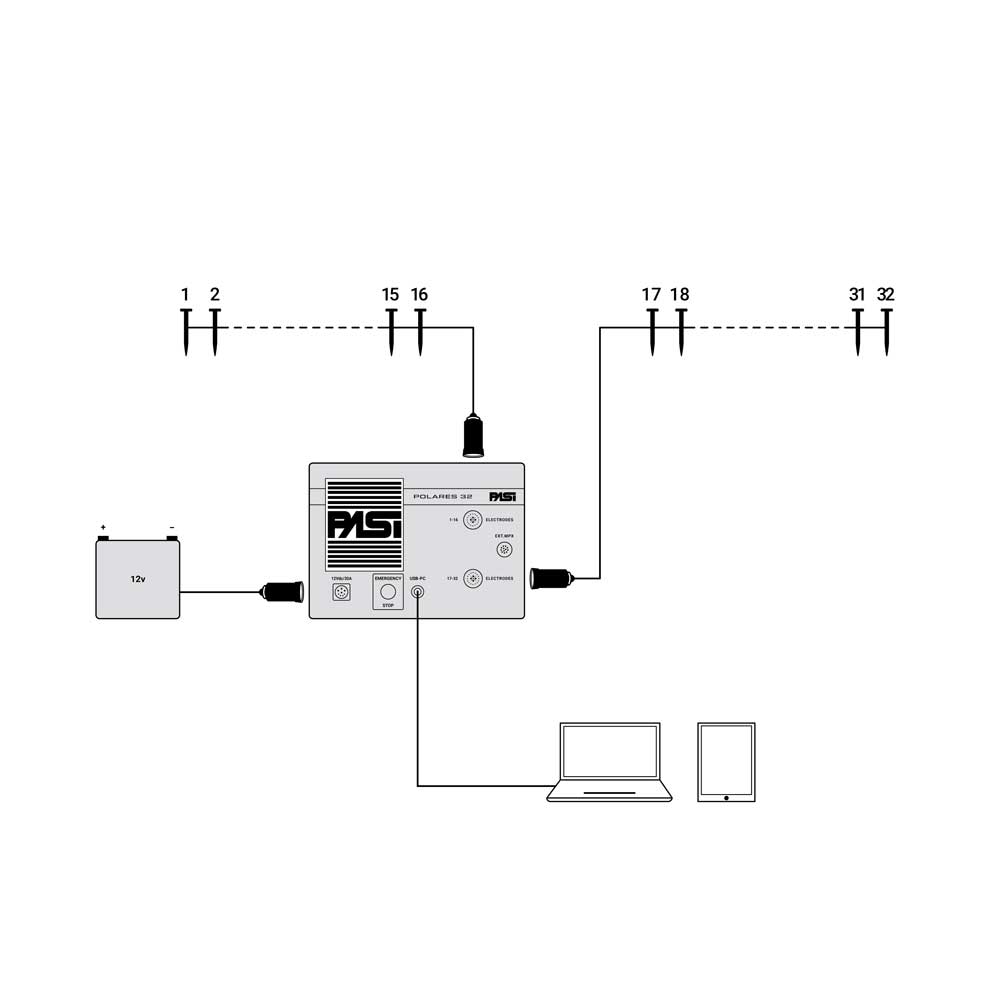

Dotato di un sistema di commutazione dei segnali sui picchetti (multiplexer) automatico, l’apparecchio misura corrente e tensione, lasciando ad un sistema a microprocessore la gestione della sequenza delle misure. In un’unica valigetta sono stati riuniti sia il sistema di gestione e controllo che la sezione di potenza; inoltre, i multiplexer per i primi 32 elettrodi sono integrati nell’unità centrale. POLARES32 viene gestito tramite PC portatile esterno via USB. Il semplice ed intuitivo software di acquisizione dati consente di effettuare il test di tutti gli elettrodi, settare rapidamente tutti i parametri di acquisizione, gestire il tipo di stendimento prescelto, avere sempre sotto controllo l’andamento delle misure e salvare direttamente le acquisizioni nella directory di progetto preferita. Rimangono esterni anche la batteria 12V per energizzare il terreno (non compresa nella fornitura) e il sistema di commutazione dei segnali per gli elettrodi successivi ai primi 32 (ad es. il sistema a 48 elettrodi prevede 1xMPX esterno).

Modelli
Metodologie

E-Commerce non attivo in questo momento



LA DOTAZIONE  STANDARD DELL’ UNITÀ CENTRALE   COMPRENDE:

  • Il software di acquisizione dati per PC esterno
  • Il cavo USB di connessione a PC
  • Connettore per eseguire test di funzionalità sui multiplexer MPX
  • Il cavo di alimentazione per batteria esterna 12V (non compresa nella fornitura)



ACCESSORI  POLARES

Switching-box per la gestione di ogni gruppo di 16 elettrodi. Compatibile con la strumentazione POLARES e RM-1.

Ciascuno da 16 elettrodi - spaziatura standard 5m (lungh. 80m) o 10m (lungh.160m).

E' necessaria 1 prolunga per ciascun gruppo di 16 elettrodi, a partire da 48 el. in su. Ogni prolunga serve per collegare tra loro due unità MPX successive; lunghezze standard 85m e 170m.

Picchetto in acciaio inox, lunghezza 500mm, diametro 10mm, completo di clip di collegamento a cavo multielettrodo (sono richiesti 16 elettrodi per ogni cavo).

Accessorio per verificare le performance del vostro georesistivimetro prima di effettuare una sessione di misure in campagna. Compatibile con tutte le strumentazioni per geoelettrica PASI.

Consente l'utilizzo di POLARES collegandolo direttamente a cavi AB e cavi MN standard per eseguire SEV (4 elettrodi).

Arganelli da 50, 100, 200, 300, 500 m di cavo, sezione 1 mm.

Coppia picchetti in acciaio inox per elettrodi di corrente (AB), diam. 15mm, lunghezza 500mm ca.

Coppia picchetti in rame per elettrodi di potenziale (MN), diam. 22mm, lunghezza 500mm ca.

Antenna USB GPS, utilizzabile sia per la geolocalizzazione di uno strumento collegato a PC (es. GEA24, GEA3, RM1, POLARES32, Gemini2) che per la sincronizzazione delle acquisizioni tra più strumenti (es. più Gemini2).

SPECIFICHE
TECNICHE
POLARES32

2 ANNI DI GARANZIA

Porta dati esterna (solo connessione PC)
USB
Connettività
USB
Connettività opzionale
Ethernet, WiFi, Bluetooth, RS232, RS485, client USB, GPS, ecc. (tramite PC esterno)
GPS (optional)
Ricevitore GPS USB per georeferenziazione delle misure da collegare a PC esterno
DSP (Digital Signal Processor)
ATMEL Cortex M4 120 Mips
Convertitore
A/D 24 bit
Campo di misura della tensione
300V o 6V con autoranging
Campo di misura della corrente
3A rms
Frequenze generabili
125Hz, 62.5Hz, 31.2Hz, 15.6Hz, 7.8Hz
Validazione delle misure
La misurazione convalida la componente CC, la distorsione, il rumore di fondo, l’eccesso di fase, il modulo sigma, il sigma di fase
Numero massimo di picchetti
Illimitato
Massimo numero di scansioni per misura
Illimitato (limitato soltanto dalle capacità di memorizzazione del PC esterno)
Massimo numero di scansioni memorizzabili
Illimitato (limitato soltanto dalle capacità di memorizzazione del PC esterno)
Velocità di scansione
Fino a 3 scansioni/secondo
Tensione massima generabile
700V pp
Corrente massima genarabile
4A pp
Potenza istantanea massima generabile
200 W
Protezioni termiche
Dissipatore di calore e sensori interni al box con blocco di sicurezza del sistema
Alimentazione
Batteria esterna al piombo o al litio da 8.5V= / 15V=, fusibile interno da 30 A, protezione contro l’inversione di polarità; Pulsante esterno di Sicurezza per spegnimento di emergenza
Temperatura di esercizio
-20 °C / +50 °C (temp.esterna)
Temperatura di immagazzinamento
-40 °C / +80 °C
Dimensioni e peso
406x335x174mm; 7.2kg Valigetta di trasporto PELI case antiurto IP 67
Specifiche tecniche soggette a variazioni senza preavviso
Porta dati esterna (solo connessione PC)
USB
Connettività
USB
Connettività opzionale
Ethernet, WiFi, Bluetooth, RS232, RS485, client USB, GPS, ecc. (tramite PC esterno)
GPS
Ricevitore GPS USB per georeferenziazione delle misure da collegare a PC esterno
DSP (Digital Signal Processor)
ATMEL Cortex M4 120 Mips
Protezioni
Protezione elettronica da sovraccarico di corrente, autoripristinante
Convertitore
A/D 24 bit
Campo di misura della tensione
300V o 6V con autoranging
Campo di misura della corrente
3A rms
Frequenze generabili
125Hz, 62.5Hz, 31.2Hz, 15.6Hz, 7.8Hz
Validazione delle misure
La misurazione convalida la componente CC, la distorsione, il rumore di fondo, l’eccesso di fase, il modulo sigma, il sigma di fase
Numero massimo di picchetti
Illimitato
Massimo numero di scansioni per misura
Illimitato (limitato soltanto dalle capacità di memorizzazione del PC esterno)
Massimo numero di scansioni per misura
Illimitato (limitato soltanto dalle capacità di memorizzazione del PC esterno)
Massimo numero di scansioni per misura
Illimitato (limitato soltanto dalle capacità di memorizzazione del PC esterno)
Massimo numero di scansioni per misura
Illimitato (limitato soltanto dalle capacità di memorizzazione del PC esterno)
Massimo numero di scansioni memorizzabili
Illimitato (limitato soltanto dalle capacità di memorizzazione del PC esterno)
Velocità di scansione
Fino a 3 scansioni/secondo
Tensione massima generale
700V pp
Corrente massima generale
4A pp
Potenza istantanea massima generale
200 W
Protezioni termiche
Dissipatore di calore e sensori interni al box con blocco di sicurezza del sistema
Alimentazione
Batteria esterna al piombo o al litio da 8.5V= / 15V=, fusibile interno da 30 A, protezione contro l’inversione di polarità; Pulsante esterno di Sicurezza per spegnimento di emergenza
Temperatura di esercizio
-20 °C / +50 °C (temp.esterna)
Temperatura di immagazzinamento
-40 °C / +80 °C
Dimensioni e peso
406x335x174mm; 7.2kg Valigetta di trasporto PELI case antiurto IP 67
Specifiche tecniche soggette a variazioni senza preavviso
