RM1

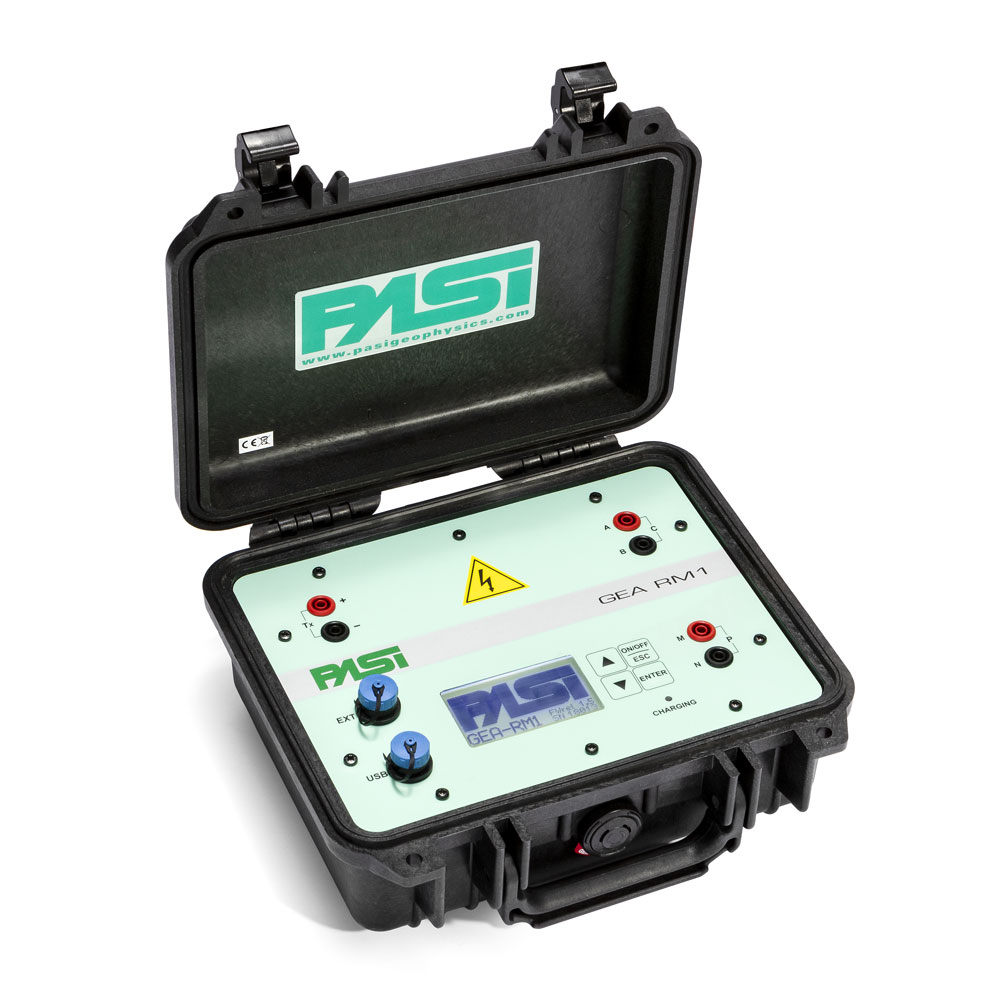

È un un compatto e versatile georesistivimetro con scheda di acquisizione a 24 bit, disegnato specificatamente per tutte le indagini geoelettriche 1D. Considerando che la profondità di investigazione è funzione della lunghezza massima dello stendimento (ovvero della distanza massima tra gli elettrodi AB nel caso di uno stendimento Schlumberger o Wenner), PASI propone una serie di configurazioni SEV standard di accessori per RM1.

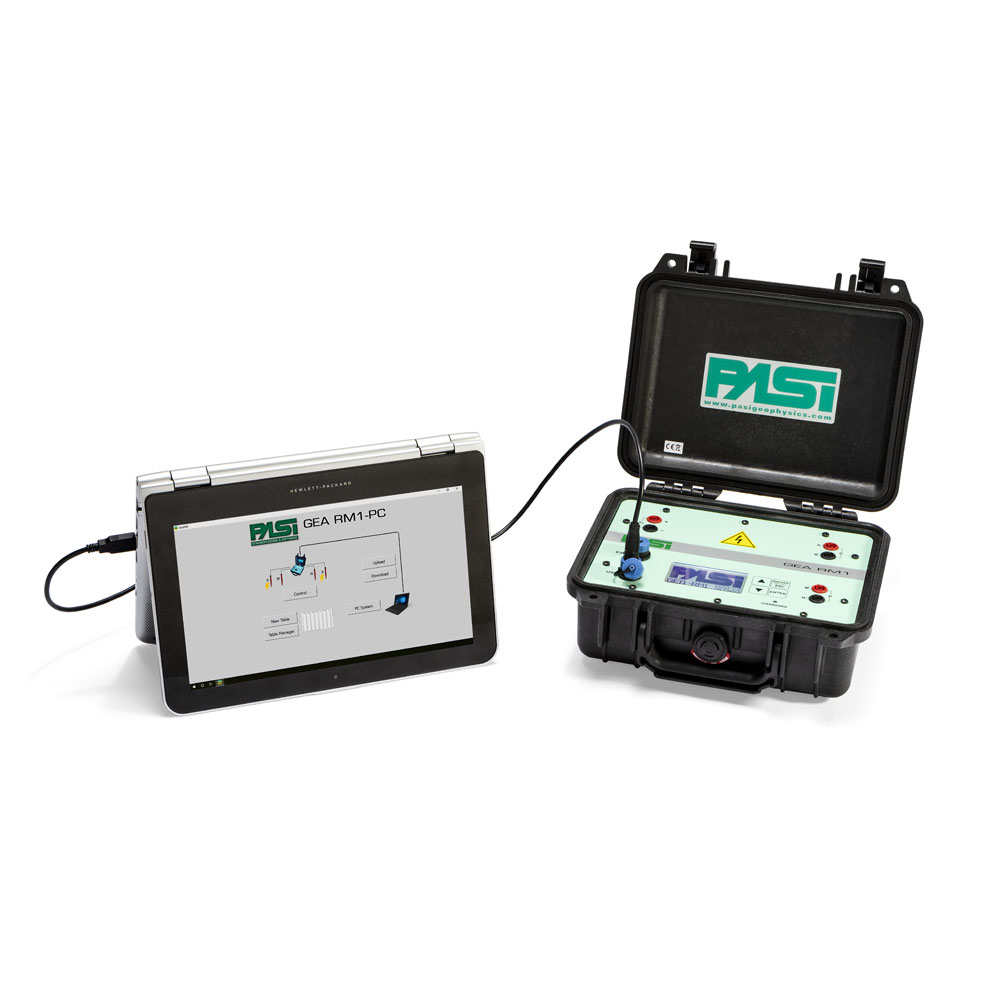

La tastiera della sua consolle consente un facile e immediato accesso a tutte le funzioni principali anche nelle condizioni ambientali più critiche. Oltre che in modalità stand alone, grazie al bundle software in dotazione RM1 può funzionare da remoto tramite PC esterno, consentendo la preparazione guidata di tabelle SEV (Wenner, Schlumberger, Dipolo-Dipolo, ecc.) e di sessioni di misura personalizzate dall’utente (SEV/ERT).
Un PC esterno è invece indispensabile per realizzare profili 2D di Tomografia Elettrica (ERT) in corrente continua: con gli opportuni accessori, RM1 è in grado di gestire fino ad un max. di 32 elettrodi con spaziatura 5 o 10m.

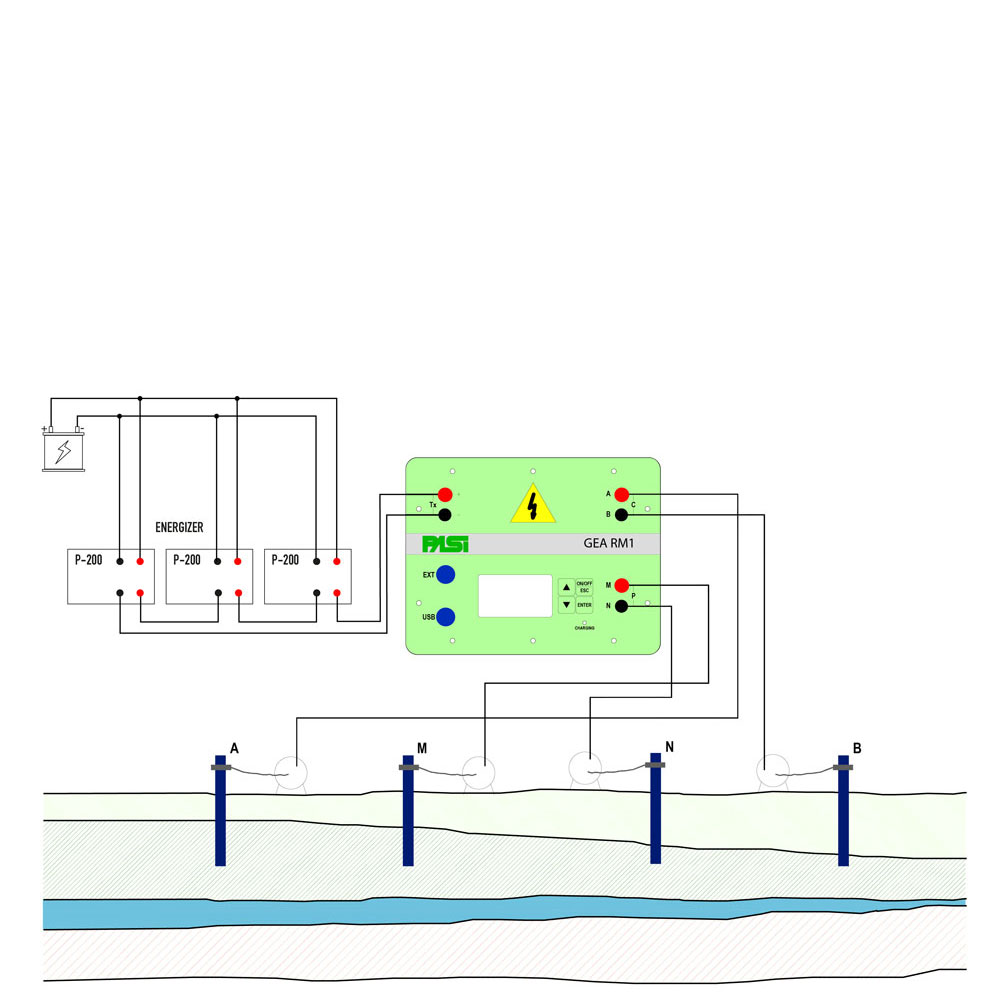

Considerando che la profondità di investigazione è in funzione della lunghezza massima dello stendimento (ovvero della distanza massima tra gli elettrodi AB nel caso di uno stendimento Schlumberger o Wenner), sarà necessario energizzare il terreno utilizzando più energizzatori P200 collegati a RM1 e alimentati da una batteria esterna 12V. (non inclusa nella fornitura). In modalità stand alone, RM1 potrà eseguire misure singole e le sessioni di misura SEV a 4 elettrodi già memorizzate al suo interno.
Modelli
Metodologie

E-Commerce non attivo in questo momento



CARATTERISTICHE TECNICHE PRINCIPALI

  • ADC SigmaDelta 24 bit reali + oversampling per riduzione rumore
  • Elevata risoluzione: 2nV - 1nA
  • Funzione A.I. (Intelligenza Artificiale) con impostazione automatica di tutti i parametri di acquisizione (V, I, Te, T0, Ti, ecc..)
  • Impostazione dev. standard (σ) per ottimizzare precisione di misura e tempi di acquisizione
  • Memoria interna > 5000 misure (versione standard)
  • Funzione tomografia elettrica (ERT) - 32 el. (opz.)
  • Trasferimento dati via USB
  • Autonomia con batteria interna: > 1300 misure continuative (funzione tomografia); più di 40h di utilizzo in modalità SEV
  • Possibilità alimentazione con powerbank esterno (opzionale) o da PC (via USB)
  • Filtraggio automatico - oversampling e filtraggio rumori di rete elettrica 50/60Hz
  • Riduzione rumore con stacking e media dei valori acquisiti
  • Autocalibrazione ad ogni accensione
  • Collegabile a qualunque tipo di energizzatore esterno - max.1000V-1A (5A opz.)
  • Leggero e compatto



ACCESSORI  RM1

L’energizzatore P200 rappresenta la soluzione ideale come fonte di energia per l’esecuzione di SEV in corrente continua. Nato in abbinamento alla nuova strumentazione RM-1, è compatibile con tutte le precedenti strumentazioni per geoelettrica PASI.

Accessorio per verificare le performance del vostro georesistivimetro prima di effettuare una sessione di misure in campagna. Compatibile con tutte le strumentazioni per geoelettrica PASI.

Arganelli da 50, 100, 200, 300, 500 m di cavo, sezione 1 mm.

Coppia picchetti in acciaio inox per elettrodi di corrente (AB), diam. 15mm, lunghezza 500mm ca.

Coppia picchetti in rame per elettrodi di potenziale (MN), diam. 22mm, lunghezza 500mm ca.

In porcellana microporosa, ideali per misure di potenziale spontaneo (PS). Utilizzabili come elettrodi di potenziale MN, prima dell'utilizzo vanno riempiti con una soluzione satura di CuSO4 e rabboccati all'occorrenza nel corso dell'utilizzo

Coppia mazzette da 2.5 kg con manico ergonomico, ideali per infiggere i picchetti nel terreno.

Switching-box per la gestione di ogni gruppo di 16 elettrodi. Compatibile con la strumentazione POLARES e RM-1.

Adattatore per collegare RM-1 a MPX per la realizzazione di profili ERT.

Ciascuno da 16 elettrodi - spaziatura standard 5m (lungh. 80m) o 10m (lungh.160m).

Picchetto in acciaio inox, lunghezza 500mm, diametro 10mm, completo di clip di collegamento a cavo multielettrodo (sono richiesti 16 elettrodi per ogni cavo).

SPECIFICHE
TECNICHE

RM1

2 ANNI DI GARANZIA

A-B (C1-C2)

CIRCUITO DI ENERGIZZAZIONE

SEZIONE COMMUTAZIONE
Isolamento
Galvanico 2500 V tra l’unità M-N e USB
Max. Tensione Commutabile
1000 V (2000V pp)
Max. Corrente Commutabile
Autoranging 1 A (2000 mApp), 5 A opzionali
Protezione totale con
diagnostica
Sovratensione in entrata (l’alimentatore eroga più di 1000 V)
Polarità errata (Connessione errata alimentatore)
Fusibile interno fuori uso
Sovracorrente in uscita (corto circuito sugli elettrodi A-B o problema analogo)
SEZIONE MISURA DELLA CORRENTE
Tecnologia
ADC 24 bit SigmaDelta ad alta risoluzione
Riduzione del rumore tramite sovracampionamento
Filtro rumore 50 Hz & 60 Hz
Max. Corrente misurabile
5 A (10000 mApp)
Risoluzione Teorica
1 nA
Specifiche tecniche soggette a variazioni senza preavviso
SEZIONE COMMUTAZIONE
Isolamento
Galvanico 2500 V tra l’unità M-N e USB
Max. Tensione Commutabile
1000 V (2000V pp)
Max. Corrente Commutabile

Autoranging 1 A (2000 mApp), 5 A opzionali

Protezione totale con diagnostica
Sovratensione in entrata (l’alimentatore eroga più di 1000 V)
Polarità errata (Connessione errata alimentatore)
Fusibile interno fuori uso
Sovracorrente in uscita (corto circuito sugli elettrodi A-B o problema analogo)
SEZIONE MISURA DELLA CORRENTE
Tecnologia
ADC 24 bit SigmaDelta ad alta risoluzione
Riduzione del rumore tramite sovracampionamento
Filtro rumore 50 Hz & 60 Hz
Max. Corrente misurabile
5 A (10000 mApp)
Risoluzione Teorica
1 nA
Specifiche tecniche soggette a variazioni senza preavviso
SPECIFICHE
TECNICHE

RM1

2 ANNI DI GARANZIA

M-N (P1-P2)

CIRCUITO DI MISURA

Isolamento
Galvanico 2500V tra l’unità A-B e USB
Tecnologia
ADC 24 bit SigmaDelta ad alta risoluzione
Sovracampionamento per abbattimento del rumore
Filtro rumore 50 Hz & 60 Hz
Autoranging
Max. tensione applicabile
+/-1500V
Max.Tensione misurabile
+/-250V (500V pp)
Risoluzione Teorica
2nV
Impedenza d’ingresso
10 MOhm
Specifiche tecniche soggette a variazioni senza preavviso
Isolamento
Galvanico 2500V tra l’unità A-B e USB
Tecnologia
ADC 24 bit SigmaDelta ad alta risoluzione
Sovracampionamento per abbattimento del rumore
Filtro rumore 50 Hz & 60 Hz
Autoranging
Max. tensione applicabile

+/-1500V

Max.Tensione misurabile
+/-250V (500V pp)
Risoluzione Teorica
2nV
Impedenza d’ingresso
10 MOhm
Specifiche tecniche soggette a variazioni senza preavviso
SPECIFICHE
TECNICHE

RM1

2 ANNI DI GARANZIA

SISTEMA
Tecnologia
Stato Solido (non ci sono parti in movimento)
Microprocessore 32 bit ad elevate prestazioni
Display
LCD Graphical Transflective, con retroilluminazione bianca a LED
Modalità d’utilizzo
Con o senza PC esterno collegato tramite USB
Intelligenza Artificiale per un ottimale settaggio di tutti i parametri di misura
Alimentazione
Batteria interna al Litio ricaricabile da USB
Valori misurati
VMN, IAB, VMN/IAB, Resistività, Potenziale Spontaneo, Polarizzazione Indotta
Settaggio dinamico in automatico dei parametri
Range di ingresso, lunghezza dell’impulso di corrente, intervalli di integrazione, numero di stacking, tensione in uscita (solo se collegato ad un energizzatore compatibile PASI)
Precisione
> 0.5%
> 0.1% nell’intervallo 1 – 1000 Ohm
Dimensioni e peso
270x246x123 mm - 2.9 kg
Valigetta di trasporto PELI case antiurto IP 67
Temperatura ambientale di utilizzo
Da -10°C a 50°C
Temperatura di stoccaggio
Da -20°C a +80°C
Specifiche tecniche soggette a variazioni senza preavviso
Tecnologia
Stato Solido (non ci sono parti in movimento)
Microprocessore 32 bit ad elevate prestazioni
Display
LCD Graphical Transflective, con retroilluminazione bianca a LED
Modalità d’utilizzo

Con o senza PC esterno collegato tramite USB
Intelligenza Artificiale per un ottimale settaggio di tutti i parametri di misura

Alimentazione
Batteria interna al Litio ricaricabile da USB
Valori misurati
VMN, IAB, VMN/IAB, Resistività, Potenziale Spontaneo, Polarizzazione Indotta
Settaggio dinamico in automatico dei parametri
Range di ingresso, lunghezza dell’impulso di corrente, intervalli di integrazione, numero di stacking, tensione in uscita (solo se collegato ad un energizzatore compatibile PASI)
Precisione
> 0.5%
> 0.1% nell’intervallo 1 – 1000 Ohm
Dimensioni e peso
270x246x123 mm - 2.9 kg
Valigetta di trasporto PELI case antiurto IP 67
Temperatura ambientale di utilizzo
Da -10°C a 50°C
Temperatura di stoccaggio
Da -20°C a +80°C
Specifiche tecniche soggette a variazioni senza preavviso
