WELL-CAMERA.3

Telecamera da pozzo

Frutto dell’esperienza PASI in questo settore specifico, Well-Camera3 porta notevoli miglioramenti e maggiore maneggevolezza nel mondo delle ispezioni visive in pozzi e tubazioni: tutta l’elettronica della telecamera è stata miniaturizzata e incorporata sul rullo avvolgicavo. Questo significa che per eseguire un’ispezione visiva in pozzo saranno necessari solamente l’avvolgicavo con la testa della Well-Camera.3, un PC portatile e un powerbank USB o una batteria 12V esterna (da collegare all’avvolgicavo per alimentare la telecamera).

Il sistema di illuminazione della Well-Camera.3 è stato ulteriormente implementato riuscendo a raggiungere un livello di lumen doppio rispetto ai precedenti modelli. Anche per questo modello è possibile utilizzare l’encoder contametri elettronico per la registrazione automatica della profondità.
Condizioni di operatività della testa della telecamera: Pressione max.35bar (350m di colonna d'acqua), Range di Temperatura -10°C +50°C



Telecamera pozzo con 100m cavo

Arganello dim. 26x28x31cm - 8,2 kg

Modelli
Metodologie

E-Commerce non attivo in questo momento



IL SISTEMA COMPLETO WELL-CAMERA.3 È COMPOSTO DA:

  • Rullo avvolgicavo con testa telecamera ed elettronica di controllo che include una scheda grabber video dedicata

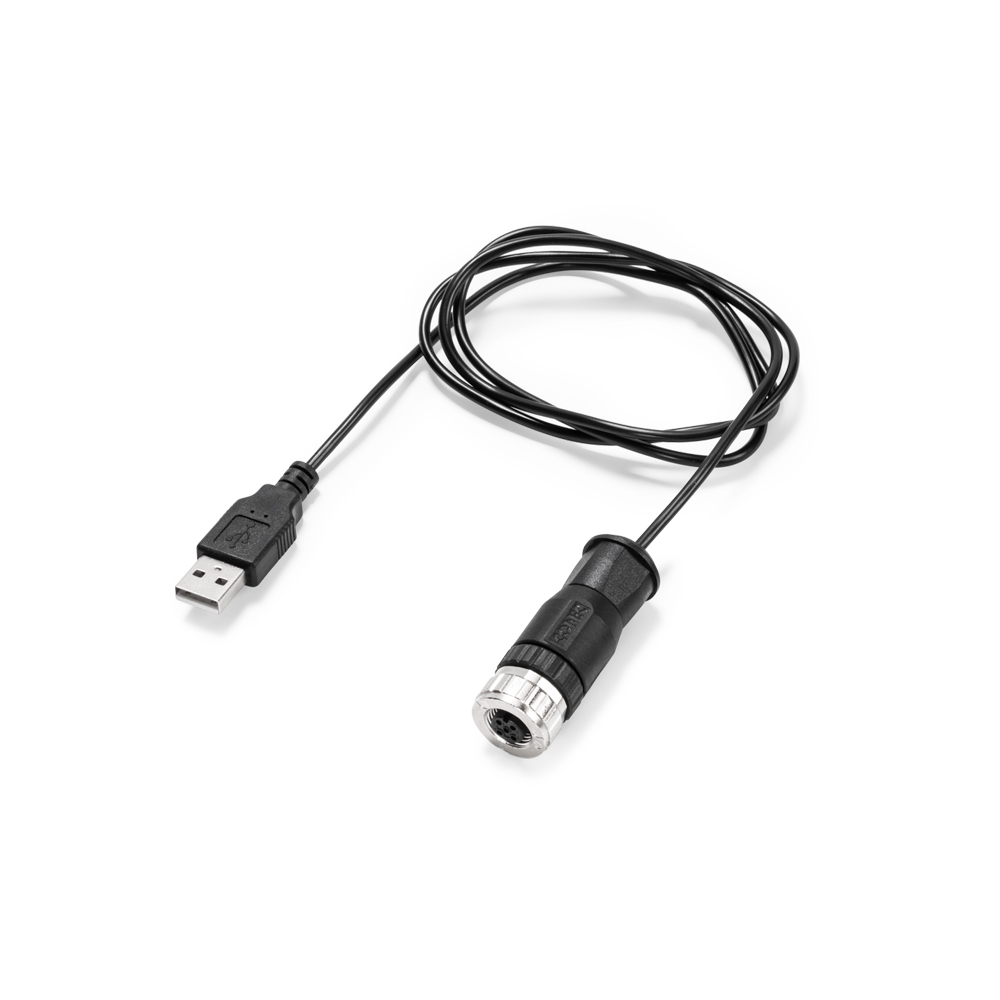

  • Cavo USB 2.0 per connessione a PC esterno (di fornitura cliente) per visualizzazione e registrazione audio/video
  • Software di gestione PASI WellCamera Recorder (per il controllo di tutte la funzioni della telecamera e della visualizzazione/registrazione audio/video a laptop PC del Cliente)

  • Cavo di alimentazione per Powerbank USB/USB-C esterno (powerbank non incluso, disponibile come accessorio)
  • Cavo di alimentazione per batteria 12V esterna (batteria non inclusa)


ACCESSORI WELL-CAMERA.3

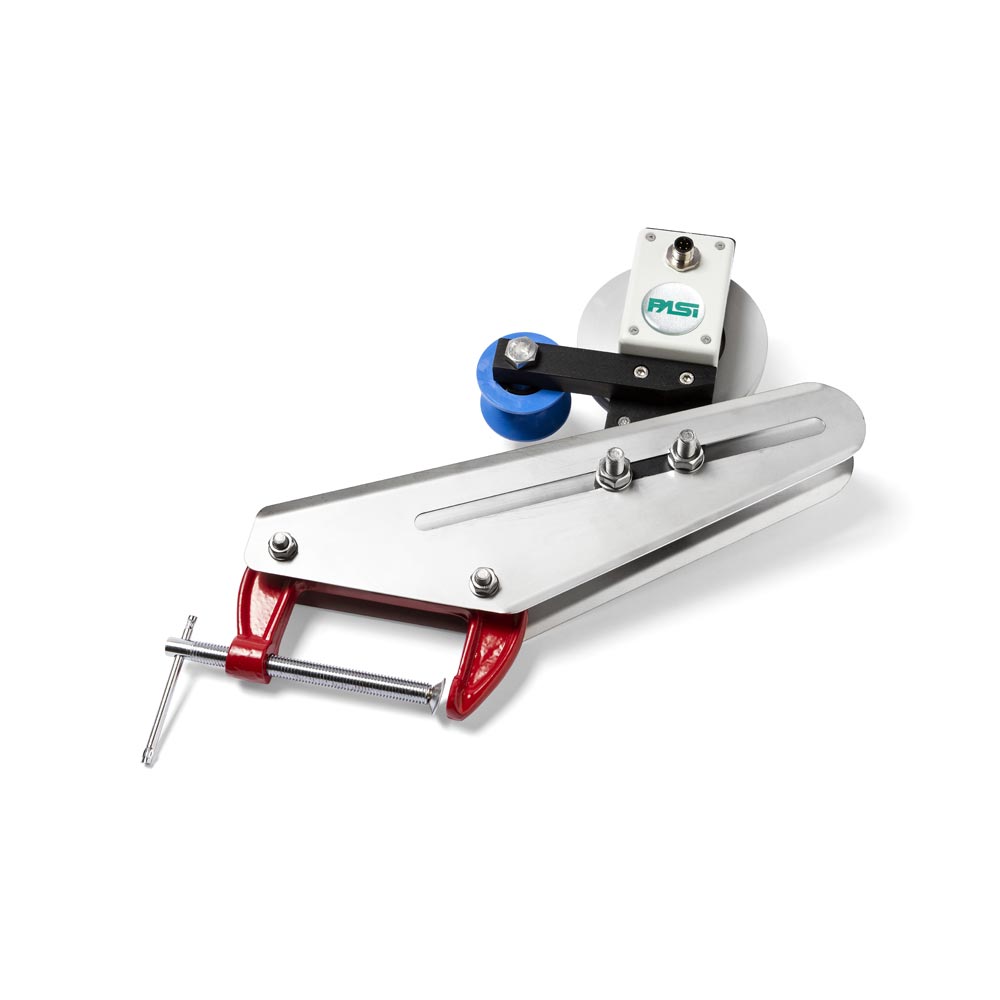

Completo di puleggia di fissaggio bocca pozzo, permette la visualizzazione/registrazione automatica della profondità a cui si trova la testa della telecamera, mantenendola sospesa a distanza regolabile dalla parete del pozzo (solo per Well-Camera.2 e Well-Camera.3).

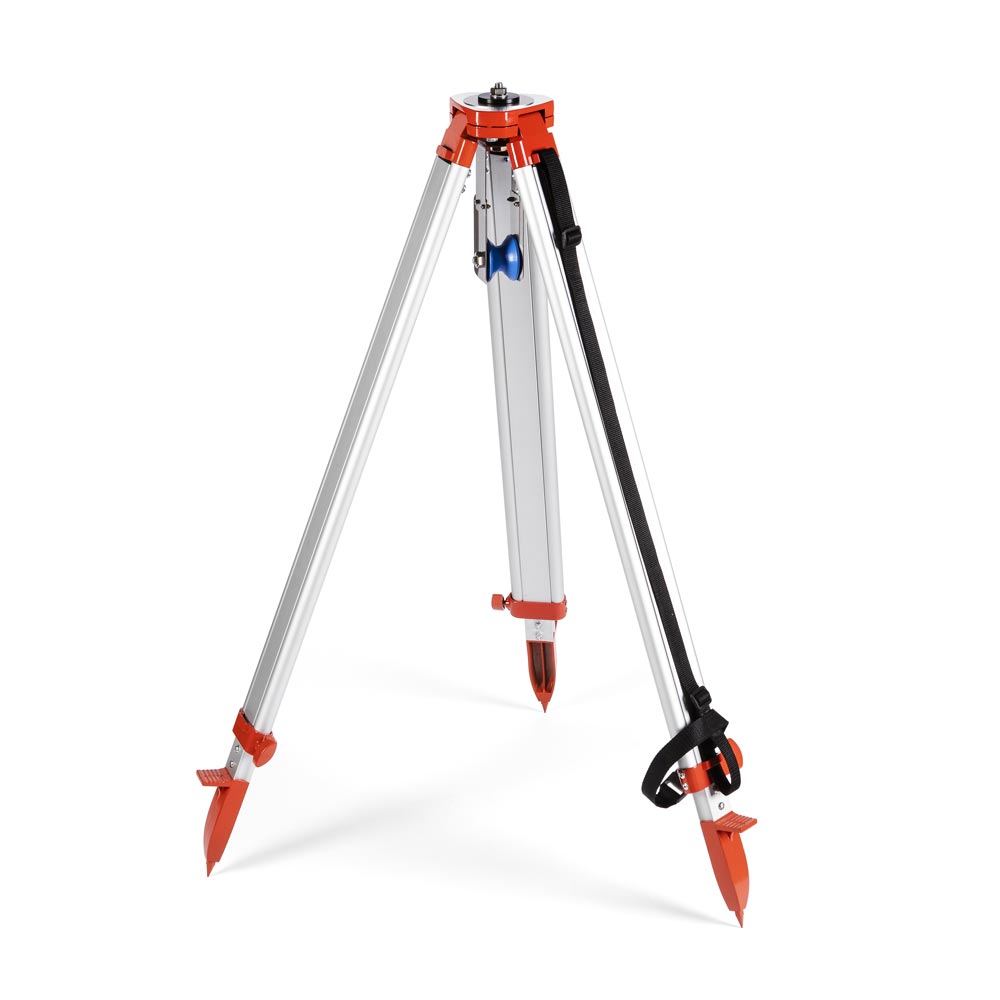

Treppiede di sospensione per uso in pozzo. Fornito con puleggia standard per il cavo della telecamera. In caso di utilizzo con l'encoder elettronico della Well-camera.2, richiede accessorio attacco encoder.

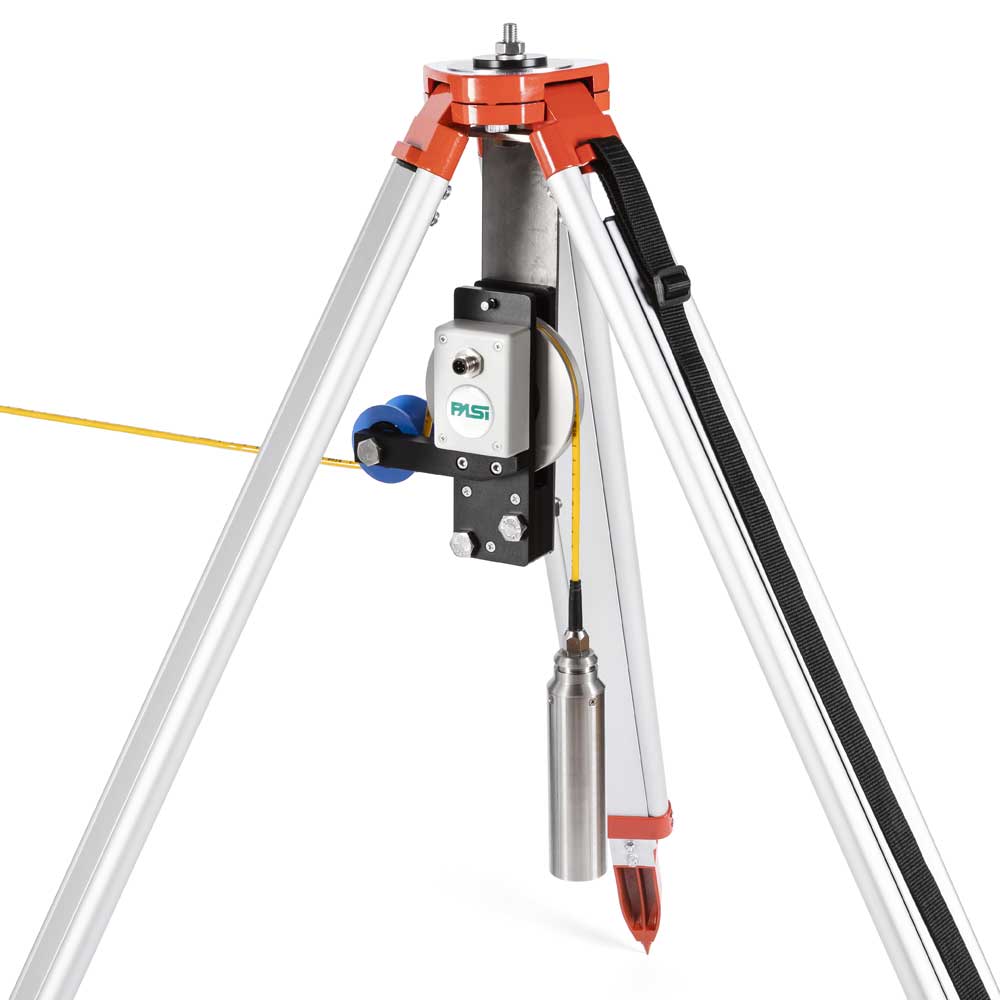

Consente il fissaggio dell’encoder al treppiede (da sostituire alla puleggia standard)

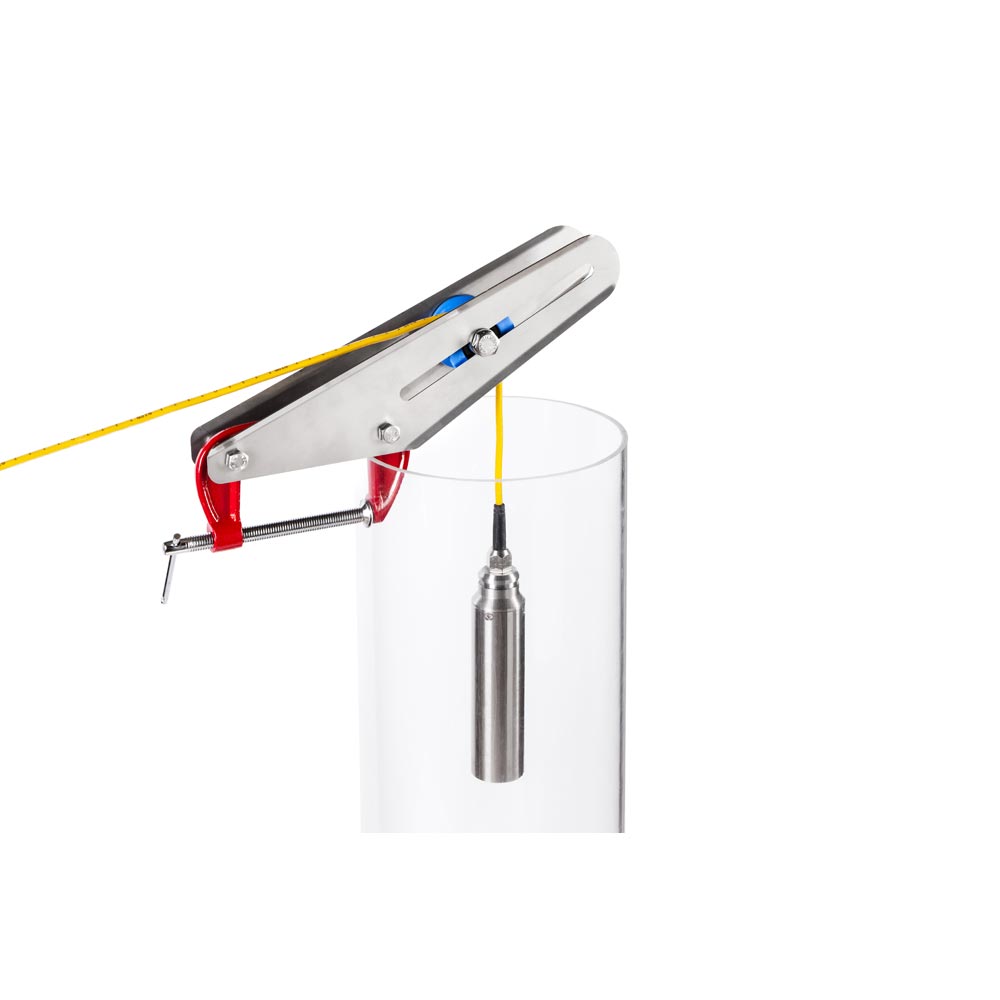

Con morsetto di fissaggio a bocca pozzo, consente di sospendere la testa della telecamera a distanza regolabile dalla parete.

Rullo con 50m di cavo in fibra di vetro per spingere la testa della telecamera in fori suborizzontali; viene fornito completo di adattatore in teflon per la testa. Agganciato posteriormente alla testa della telecamera, durante lo srotolamento fornisce una spinta che consente alla telecamera di avanzare progressivamente all´interno del foro.

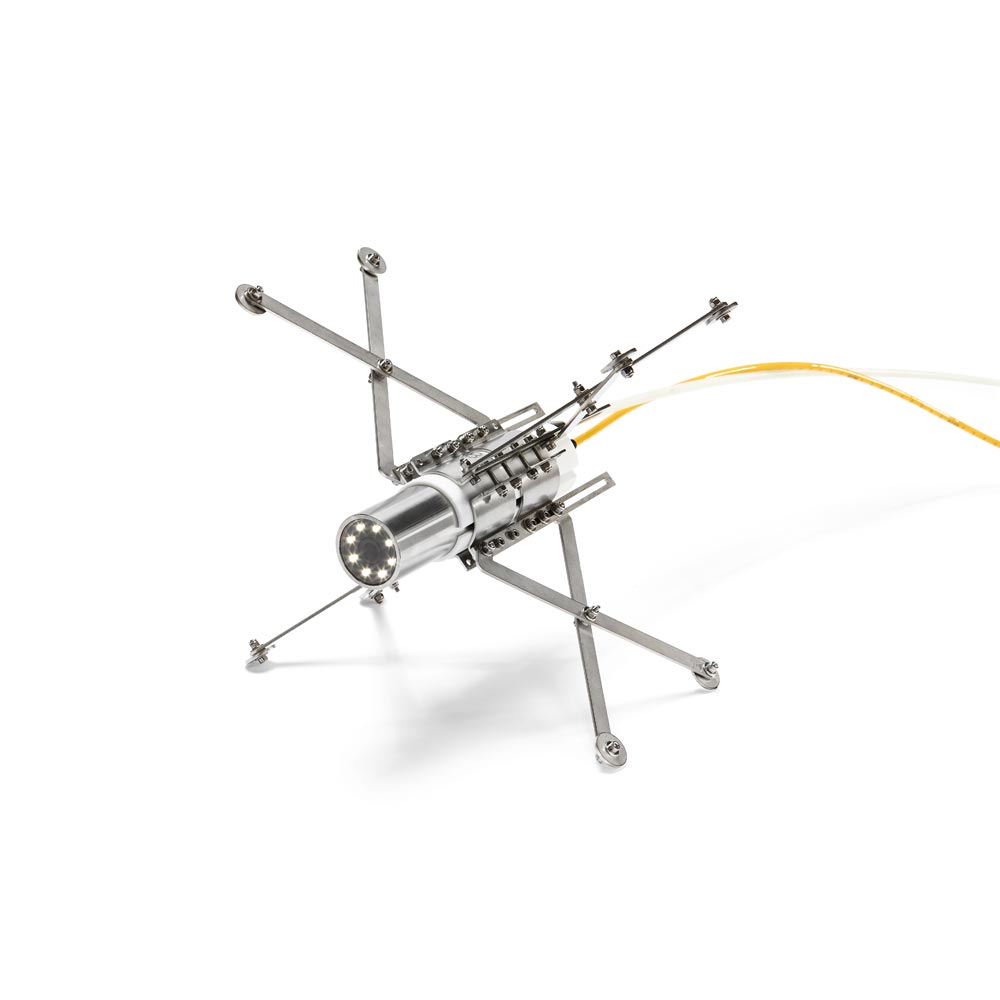

Centratore orizzontale regolabile, in acciaio. Consigliato per utilizzo della telecamera in fori orizzontali in abbinamento all'accessorio ASPO. Dim. (chiuso): 10,5cm x 10,5 cm x 19cm Dim. (aperto): 33,2cm x 33,2 cm x 12cm

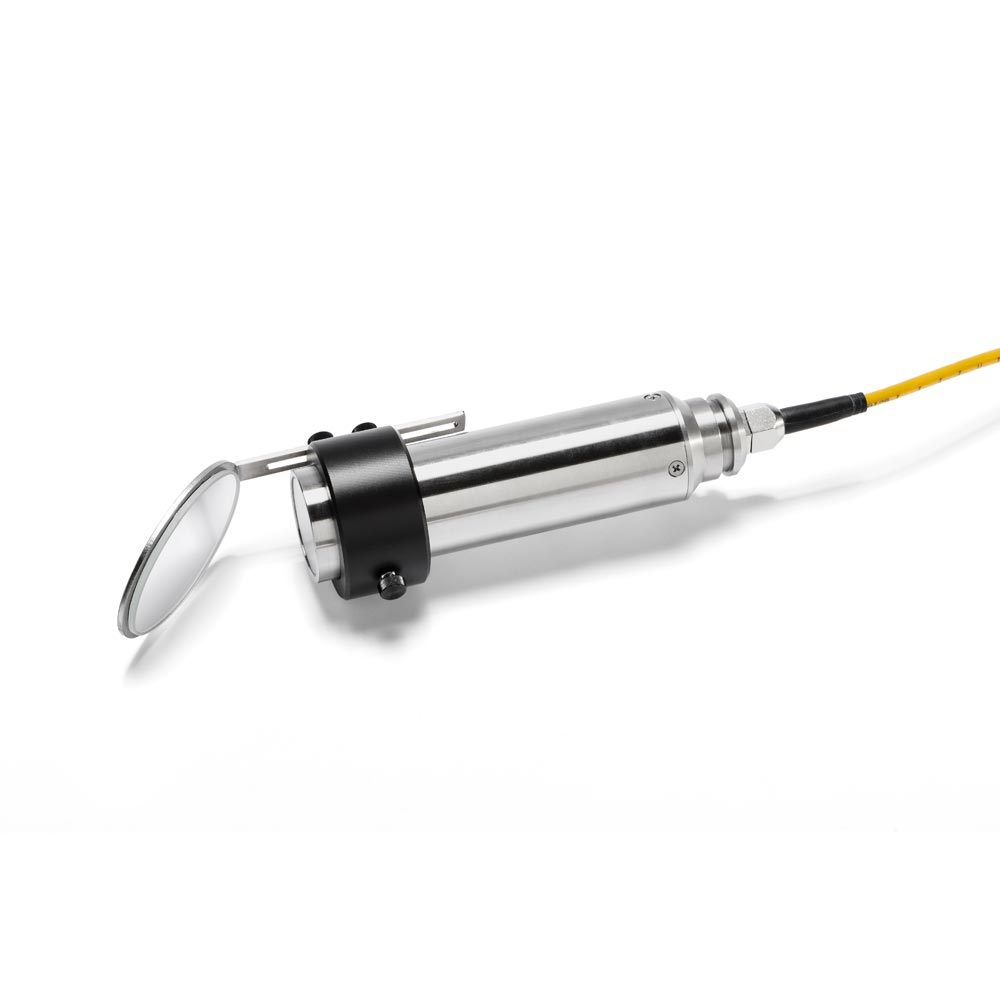

Specchio regolabile per visione a 90° della parete del pozzo. Per maggiore protezione, si consiglia l'utilizzo con il centratore verticale.

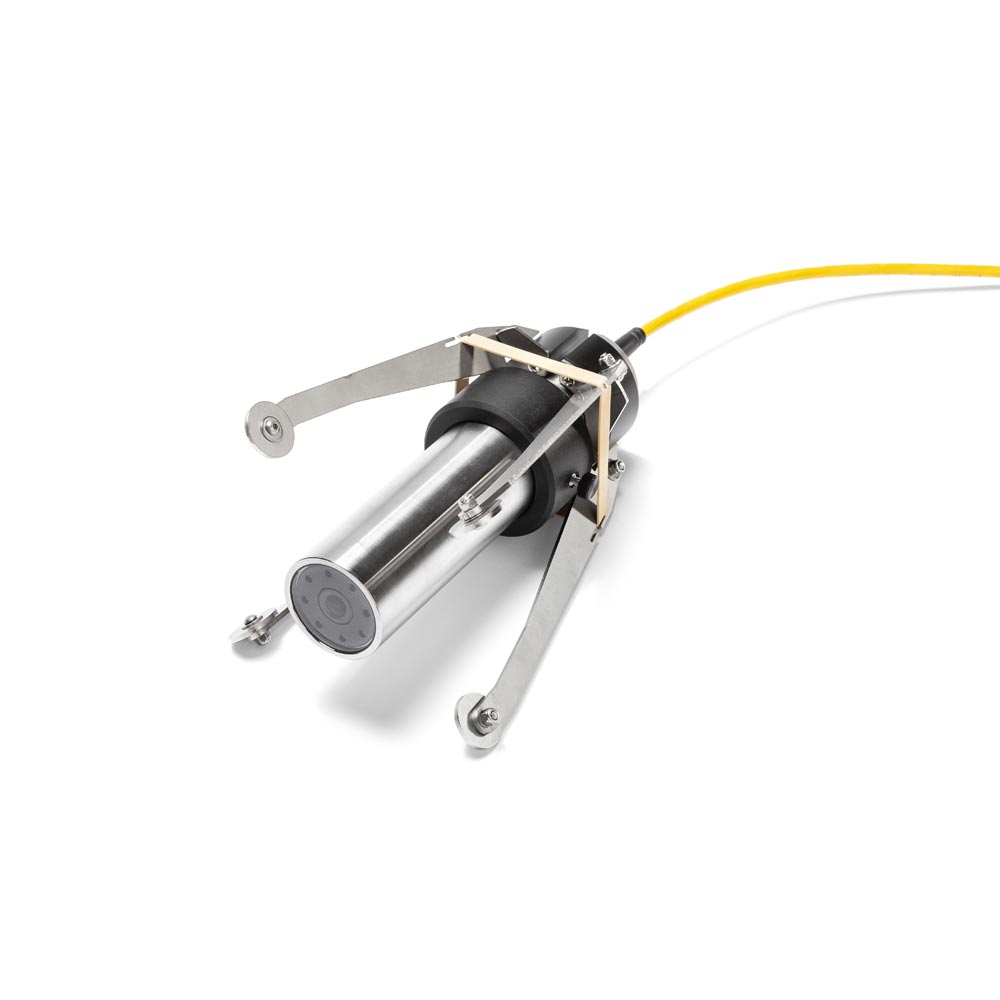

Protegge la testa della telecamera durante l'utilizzo in pozzo; regolabile da 80 a 260mm di diametro. Consigliato anche in abbinamento con l'opzione vista 90°.

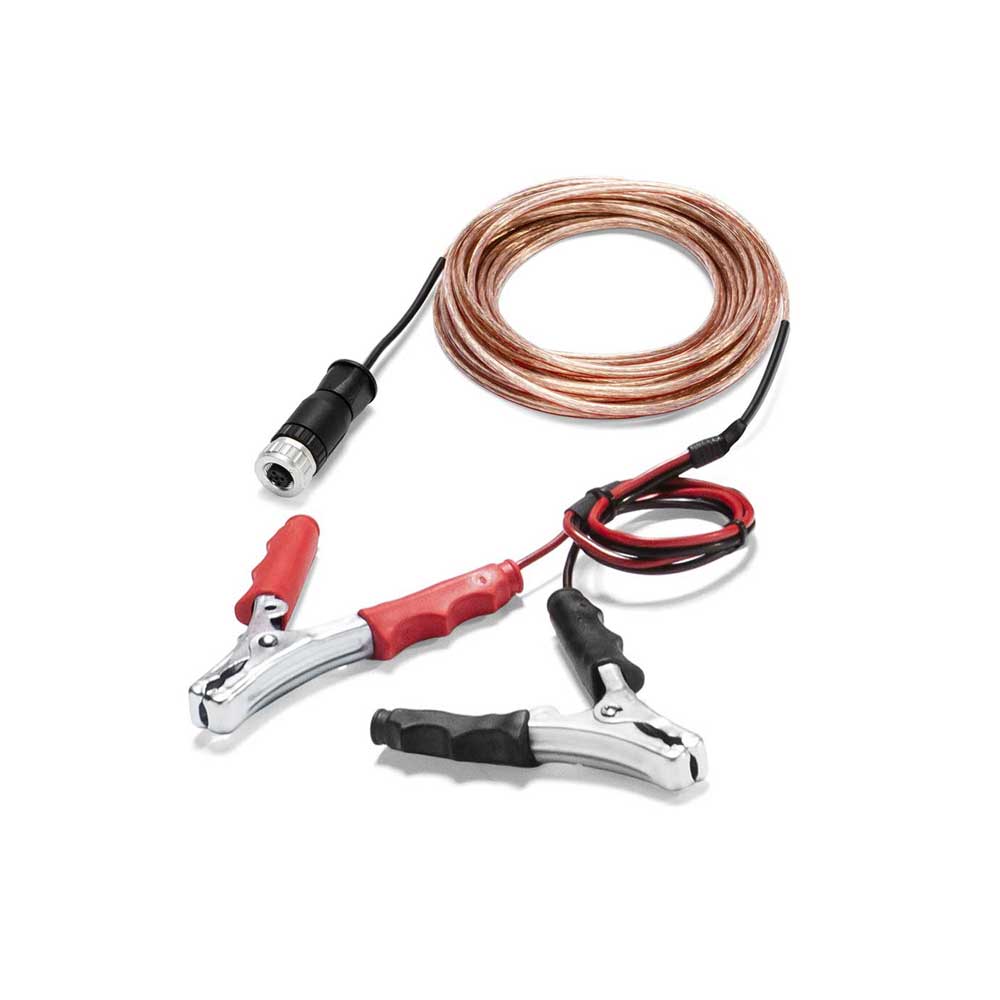

Raccomandato per tutti i modelli disponibili; consente di collegare la Well-Camera ad una qualsiasi batteria esterna 12V in caso di esaurimento della batteria interna ricaricabile

Cavo di alimentazione per Powerbank USB esterno (solo per Well-Camera.3)

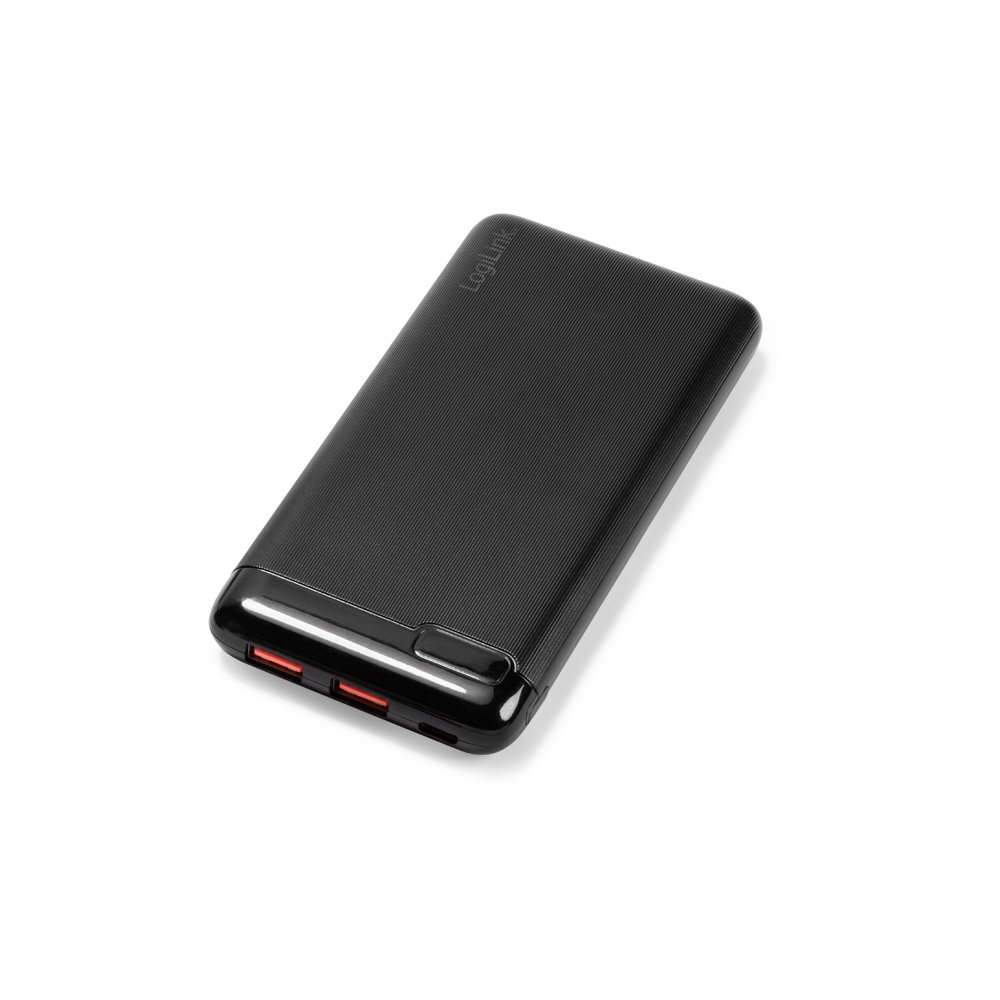

Powerbank USB esterno 5V-2A (solo per Well-Camera.3) - richiede cavo di collegamento alla Well-Camera.3

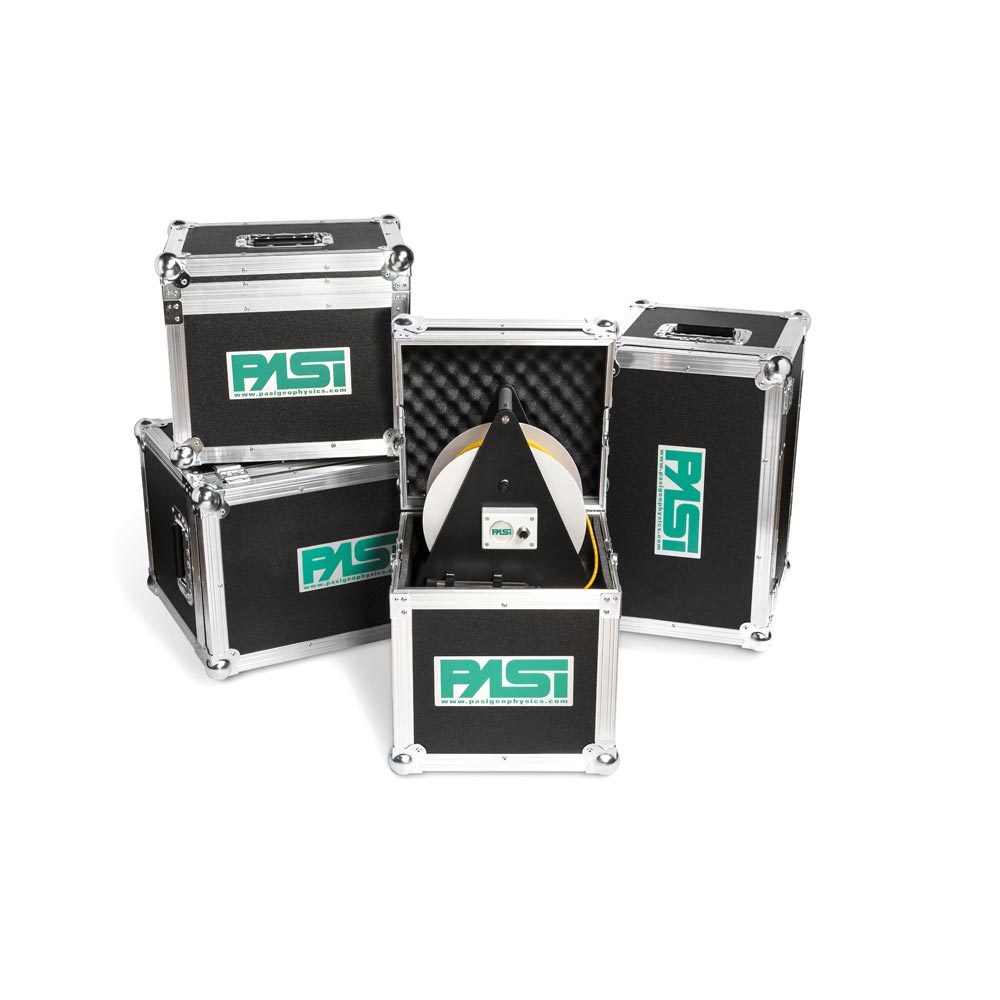

Pratiche valige imbottite raccomandate per il trasporto dell'arganello della telecamera con la relativa testa; disponibili in diverse dimensioni, proteggono dagli urti e dalla polvere.

Borsa a tracolla imbottita disponibile in due diversi formati, adatta a freatimetri con 30-50-100-150m di cavo o rullo telecamera da 100-200m.

SPECIFICHE
TECNICHE

WELL-CAMERA.3

1 ANNO DI GARANZIA

TESTA DELLA TELECAMERA
Diametro
40mm
Lunghezza
150mm
Tipo di sensore
CCD 1/3” a colori
Risoluzione
700 linee
Minima intensità luminosa
0.005 lux @ F 1.2
Obbiettivo
2.9mm fisso - grandangolo 120°
Tipo di illuminazione
16x led ad alta intensità (max. 400 lumen)
Massima profondità
IP68, tenuta stagna fino 350 m di colonna d’acqua (35 bar)
AVVOLGICAVO CON UNITÀ DI CONTROLLO
Alimentazione
Standard 5V @ 2A powerbank – Batteria 12V
Uscita digitale
USB 2.0 integrata per registrazione direttamente su PC esterno, risoluzione registrazione 640x480
Interfaccia encoder esterno
Metri / Piedi - selezionabile dall’utente
Specifiche tecniche soggette a variazioni senza preavviso
TESTA DELLA TELECAMERA
Diametro
40mm
Lunghezza
150mm
Tipo di sensore
CCD 1/3” a colori
Risoluzione
700 linee
Minima intensità luminosa
0.005 lux @ F 1.2
Obbiettivo
2.9mm fisso - grandangolo 120°
Tipo di illuminazione
16x led ad alta intensità (max. 400 lumen)
Massima profondità
IP68, tenuta stagna fino 350 m di colonna d’acqua (35 bar)
AVVOLGICAVO CON UNITÀ DI CONTROLLO
Alimentazione
Standard 5V @ 2A powerbank – Batteria 12V
Uscita digitale
USB 2.0 integrata per registrazione direttamente su PC esterno, risoluzione registrazione 640x480
Interfaccia encoder esterno
Metri / Piedi - selezionabile dall’utente
Specifiche tecniche soggette a variazioni senza preavviso
