GEOFONI

GEOFONI

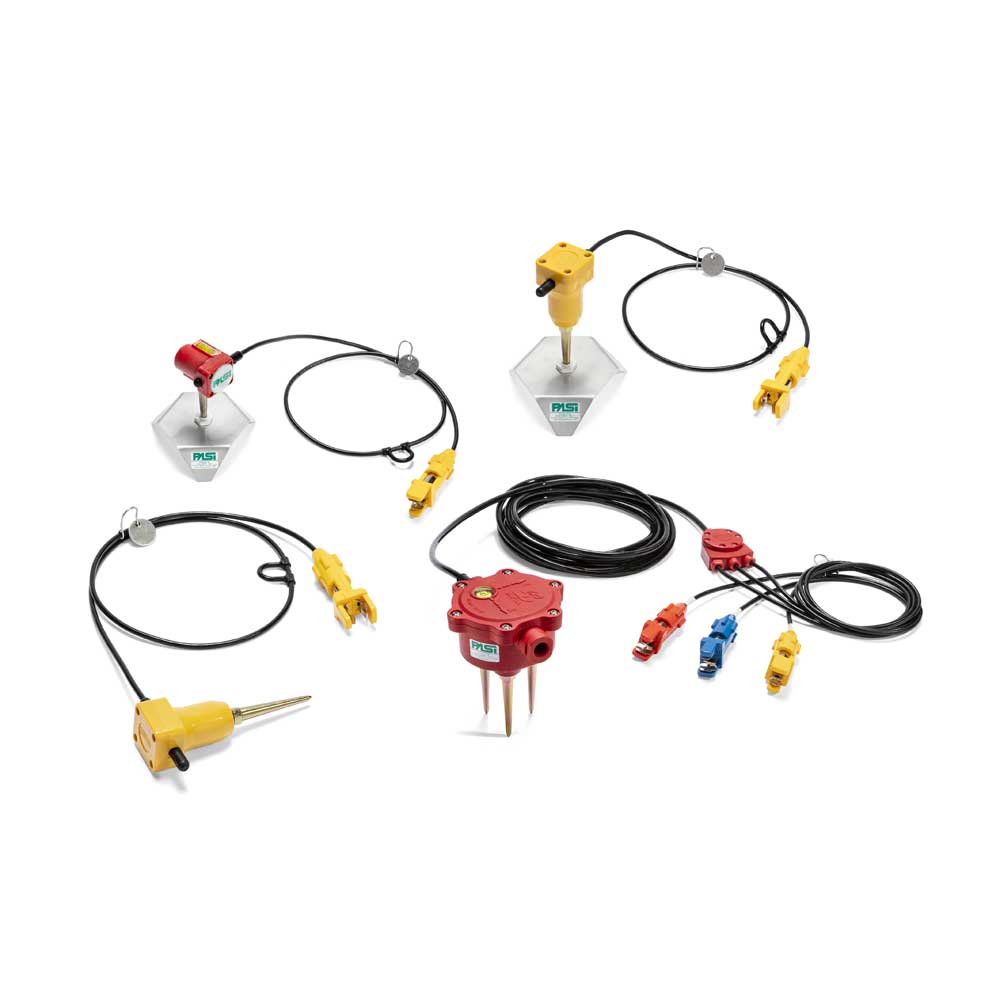

Il geofono utilizzato in geofisica è un sensore atto a rilevare movimenti del suolo o onde sismiche. L'elemento sensibile è simile ad un microfono, capace però di rilevare frequenze anche molto basse, (fino a 1 o 2 Hz) e di trasformare il segnale rilevato in impulso elettrico. Un geofono elettromagnetico genera infatti una corrente quando il sopraggiungere dell’onda sismica - prodotta artificialmente nel terreno da una sorgente sismica controllata o prodotta spontaneamente da una sorgente naturale o antropica - determina il moto relativo di una bobina all’interno di un magnete. Questa corrente viene trasmessa al sismografo, che visualizza e registra le onde sismiche in arrivo da più sensori, disposti lungo uno stendimento. La scelta di un geofono è fondamentale al fine di garantire un’elevata qualità del dato acquisito in campagna, condizione basilare per un’interpretazione dei risultati più immediata, speditiva e accurata.
I diversi metodi sismici prevedono l’utilizzo di elementi sensibili con caratteristiche e frequenze diverse. Si utilizzano in molti casi sensori a componente singola - verticali e/o orizzontali - per captare e ricostruire le differenti componenti dell’onda sismica.
In alcune metodologie vengono invece impiegate terne di sensori - 1 verticale +2 orizzontali - orientati secondo una terna di assi cartesiani (geofoni 3D da superficie e da foro).
Ogni sensore geofonico è montato all’interno di un apposito contenitore, robusto e solitamente dotato di un puntale adatto all’infissione nel terreno; in alternativa sono disponibili basette per utilizzo su asfalto e altri substrati rigidi.
I geofoni 3D (detti anche 3C ovvero “a 3 componenti”) trovano normalmente spazio all’interno di appositi alloggiamenti che ne assicurano la posizione, adatti all’uso in superficie oppure in foro.
Modelli
Metodologie
RIFRAZIONE
RIFLESSIONE
ONDE DI SUPERFICIE
SISMICA IN FORO
HVSR / NAKAMURA
MASW
TOMOGRAFIA SISMICA

E-Commerce non attivo in questo momento



MODELLI DISPONIBILI

GEOFONO VERTICALE 10HZ
GEOFONO VERTICALE 10HZ

In guscio standard, puntale in acciaio da 75mm, 1m di cavo terminato con connettore split spring (clip singola). Per utilizzo su asfalto e superfici rigide si consiglia l'utilizzo con apposita basetta universale (da ordinare separatamente).

GEOFONO ORIZZONTALE 10HZ
GEOFONO ORIZZONTALE 10HZ

In guscio orizzontale con livella a bolla, puntale in acciaio da 75mm, 1m di cavo terminato con connettore split spring (clip singola). Per utilizzo su asfalto e superfici rigide si consiglia l'utilizzo con apposita basetta universale (da ordinare separatamente).

GEOFONO VERTICALE 4.5HZ
GEOFONO VERTICALE 4.5HZ

In guscio standard, puntale in acciaio da 75mm, 1m di cavo terminato con connettore split spring (clip singola). Per utilizzo su asfalto e superfici rigide si consiglia l'utilizzo con apposita basetta universale (da ordinare separatamente).

GEOFONO ORIZZONTALE 4.5HZ
GEOFONO ORIZZONTALE 4.5HZ

In guscio orizzontale con livella a bolla, puntale in acciaio da 75mm, 1m di cavo terminato con connettore split spring (clip singola). Per utilizzo su asfalto e superfici rigide si consiglia l'utilizzo con apposita basetta universale (da ordinare separatamente).

GEOFONO VERTICALE 28HZ / 40HZ
GEOFONO VERTICALE 28HZ / 40HZ

In guscio standard, puntale in acciaio da 75mm, 1m di cavo terminato con connettore split spring (clip singola). Per utilizzo su asfalto e superfici rigide si consiglia l'utilizzo con apposita basetta universale (da ordinare separatamente).

GEOFONO VERTICALE 50HZ / 100HZ
GEOFONO VERTICALE 50HZ / 100HZ

In guscio standard, puntale in acciaio da 75mm, 1m di cavo terminato con connettore split spring (clip singola). Per utilizzo su asfalto e superfici rigide si consiglia l'utilizzo con apposita basetta universale (da ordinare separatamente).

GEOFONO 3D DA SUPERFICIE
GEOFONO 3D DA SUPERFICIE

Terna sensori in guscio standard 3C, da 2Hz o 4.5Hz, livella a bolla e 3 puntali in acciaio da 75mm, 1m di cavo con triforcazione per 3x “split spring” singoli per cavo sismico (anche in versione con connettore Cannon per collegamento diretto al sismografo).

3DLG-2
3DLG-2
Geofono 3D da superficie costituito da un sensore verticale e due sensori orizzontali dalle elevate prestazioni, con frequenza di risonanza di 2Hz, assemblati all’interno di un robusto contenitore waterproof
GFA
GFA

Il geofono da foro 3D modello GFA è costruito utilizzando 3 sensori geofonici ad alta sensibilità orientati secondo una terna di assi cartesiani ortogonali XYZ. Disponibile con 50 o 100m di cavo.

BASETTA
BASETTA

Basetta per geofono in acciaio inox; consente l’utilizzo dei geofoni standard su asfalto, cemento e altre superfici dure senza doverne svitare il puntale.

BORSA
BORSA

Borsa a tracolla imbottita adatta a contenere set di geofoni standard o altri accessori per sismica.

SPECIFICHE
TECNICHE
GEOFONI



Specifiche tecniche geofoni
Specifiche tecniche soggette a variazioni senza preavviso
Specifiche tecniche geofoni
Specifiche tecniche soggette a variazioni senza preavviso
