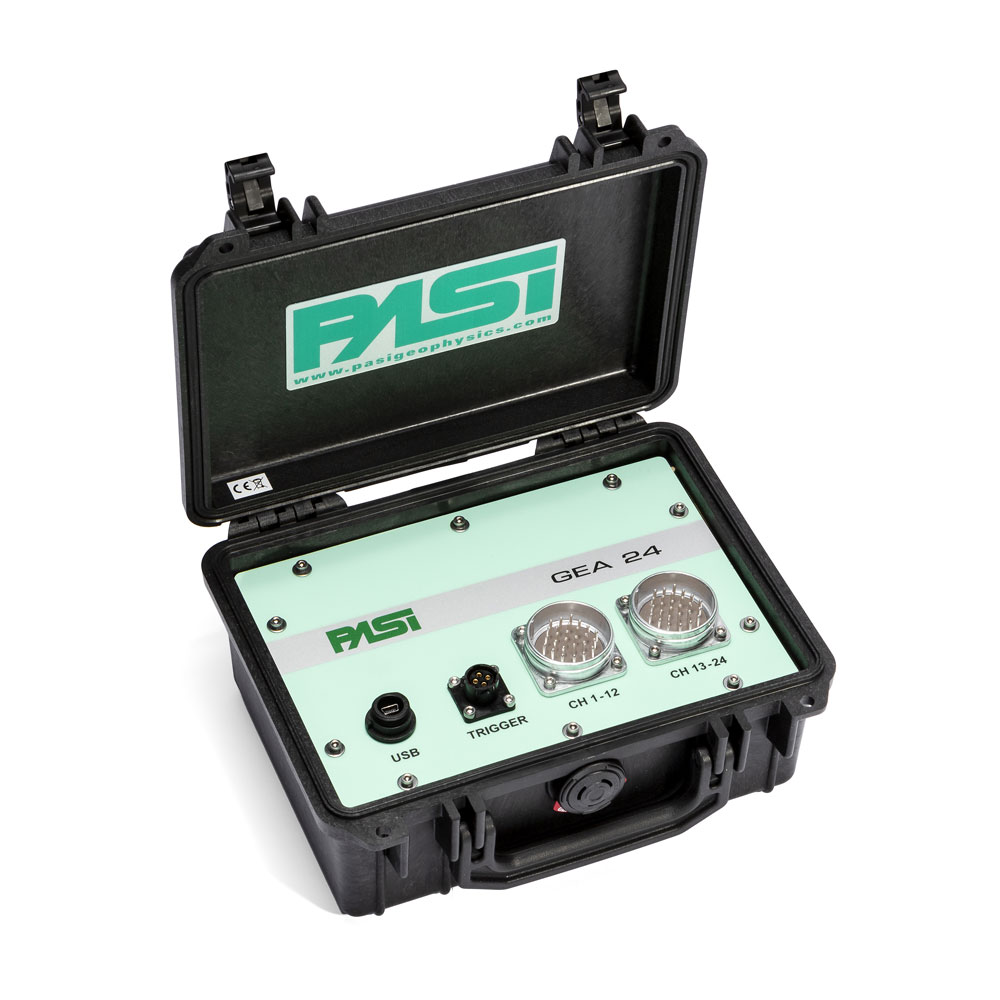

GEA24

Sismografo 24 canali

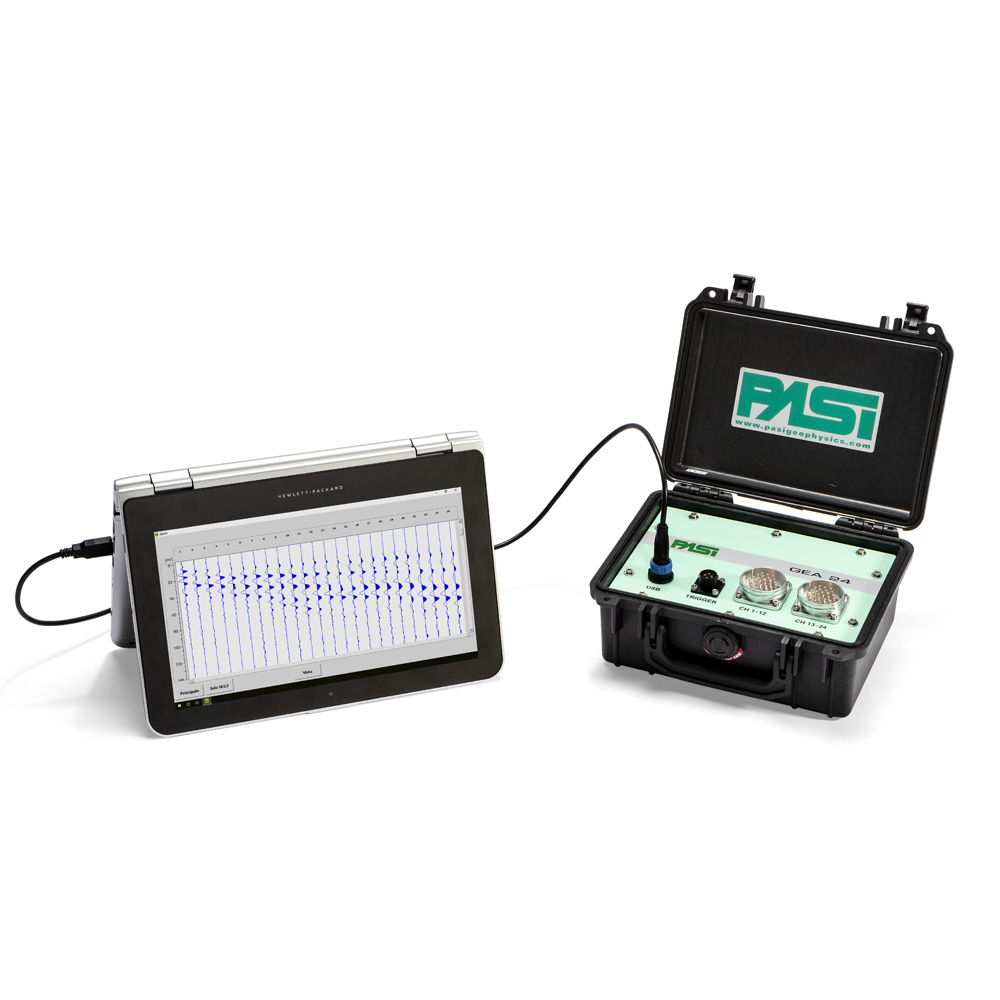

È un compatto sismografo 24 canali (serializzabile fino a 48) con scheda di acquisizione 24 bit e interfaccia USB per PC esterno. Adatto per tutte le applicazioni, GEA24 è la soluzione affidabile ed economica per tutti gli usi professionali. Collegata al vostro laptop o tablet PC, GEA24 si trasforma in uno strumento per sismica semplice da utilizzare, ma dalle performance ai massimi livelli. Non c'è più bisogno della batteria 12V esterna (pesante ed ingombrante): GEA24 consuma pochissimo e viene alimentata direttamente da PC, garantendo una lunga giornata di lavoro in campagna. GEA24 può acquisire utilizzando geofoni con qualsiasi frequenza di risonanza (anche 1Hz). Per ottenere 48 canali simultanei, basta collegare due GEA24 allo stesso PC, utilizzando, ad esempio, l'accessorio Radiotrigger e un land streamer o una catena di idrofoni. La versatilità è proprio il punto di forza del nostro best seller.
Modelli
Metodologie

E-Commerce non attivo in questo momento



HAI BISOGNO DI 48 CANALI?

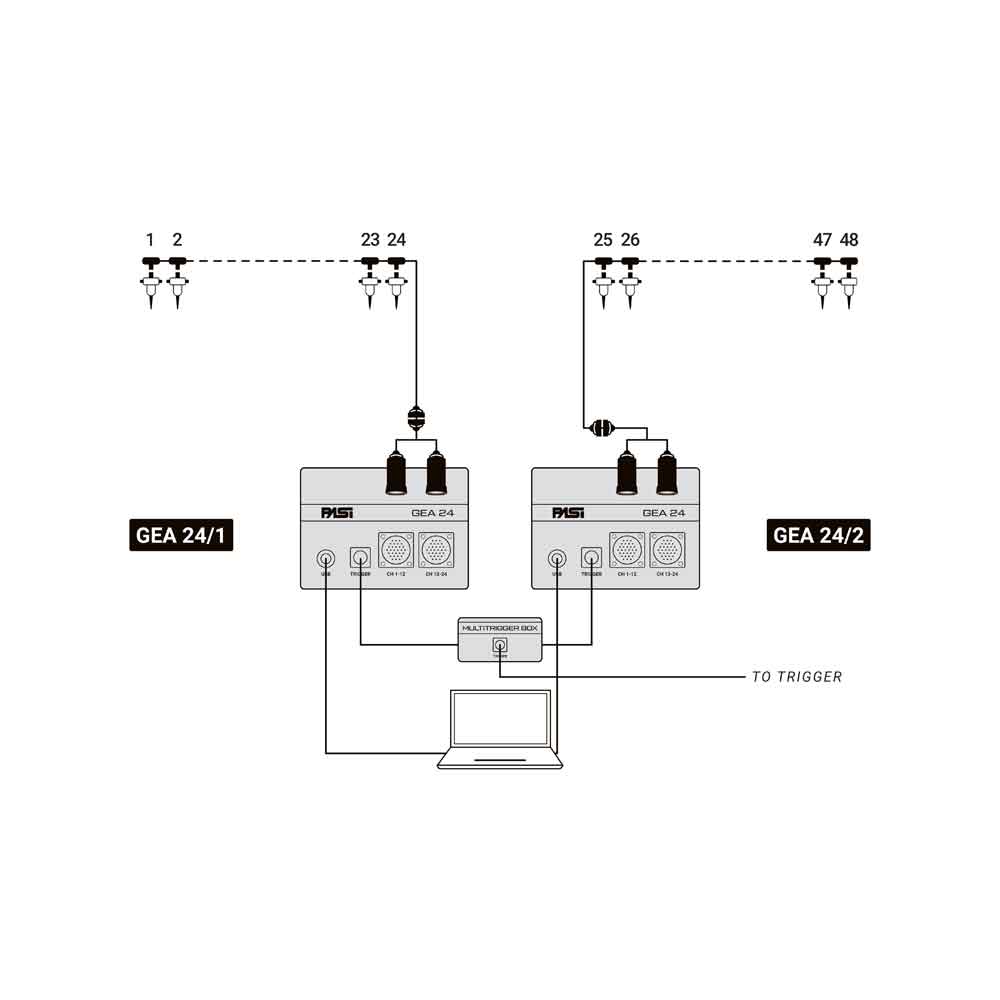

2XGEA24

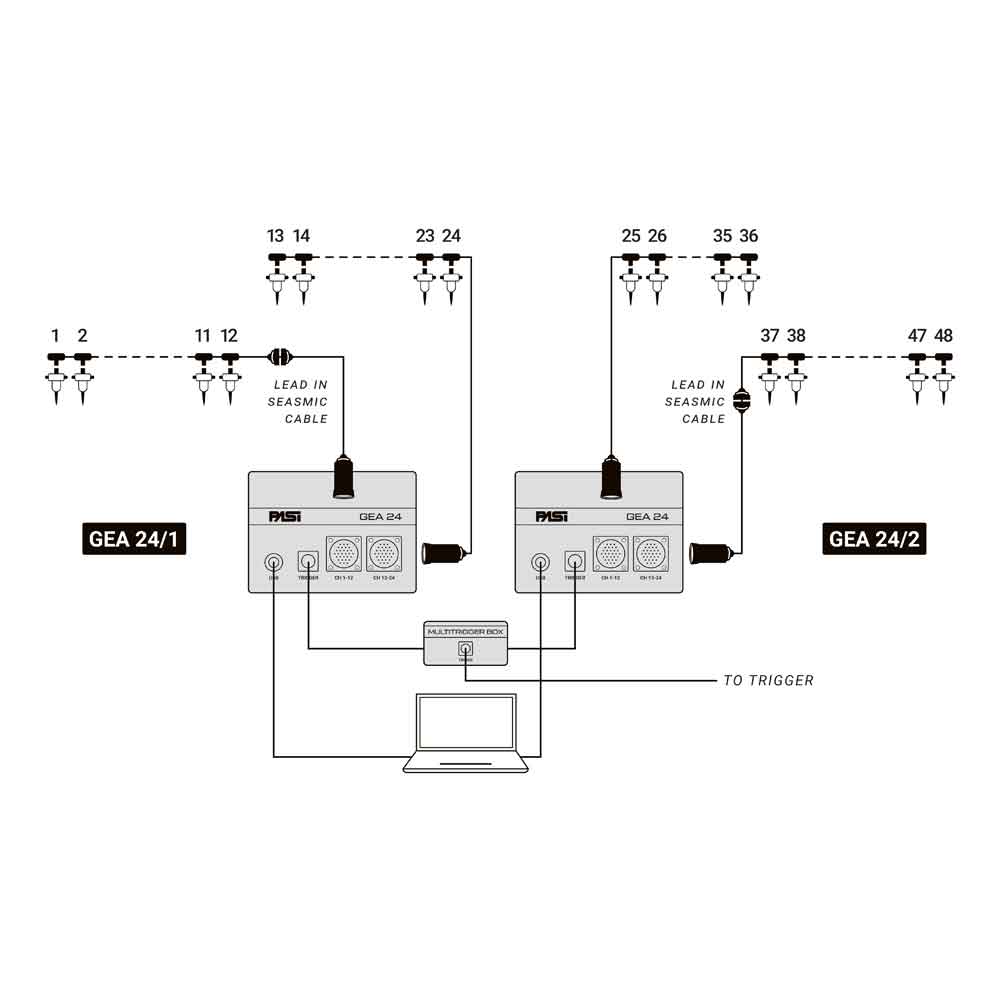

possono essere serializzate per un totale di 48 canali e connesse allo stesso PC esterno tramite gli appositi cavetti USB (sul PC sono necessarie 2 porte USB). GEA24 verifica la presenza di due sistemi e li identifica con il loro numero di serie. Passo dopo passo, il software di acquisizione vi consentirà di disegnare la geometria dello stendimento in relazione ai vostri cavi sismici (12 o 24 canali) e alla sequenza dei geofoni 1-48 che state utilizzando in campagna.

La Multitrigger Box - connessa alla prima unità GEA24 - garantirà la perfetta sincronizzazione dell’impulso trigger su tutti i 48 canali. A completamento del vostro sistema 48 canali, il Radiotrigger PASI può diventare una valida alternativa ai lunghi cavi di prolunga trigger.



ACCESSORI GEA24

Soluzioni, anche personalizzabili, adatte a soddisfare le diverse esigenze: cavi sismici - 12 o 24 canali - per rifrazione e riflessione superficiale, land streamer per agevolare rilievi speditivi, cavi idrofonici per le applicazioni in zone di transizione, fiumi, in pozzo.

I diversi metodi sismici prevedono l’utilizzo di elementi sensibili con caratteristiche e frequenze diverse. Si utilizzano in molti casi sensori a componente singola - verticali e/o orizzontali - per captare e ricostruire le differenti componenti dell’onda sismica.

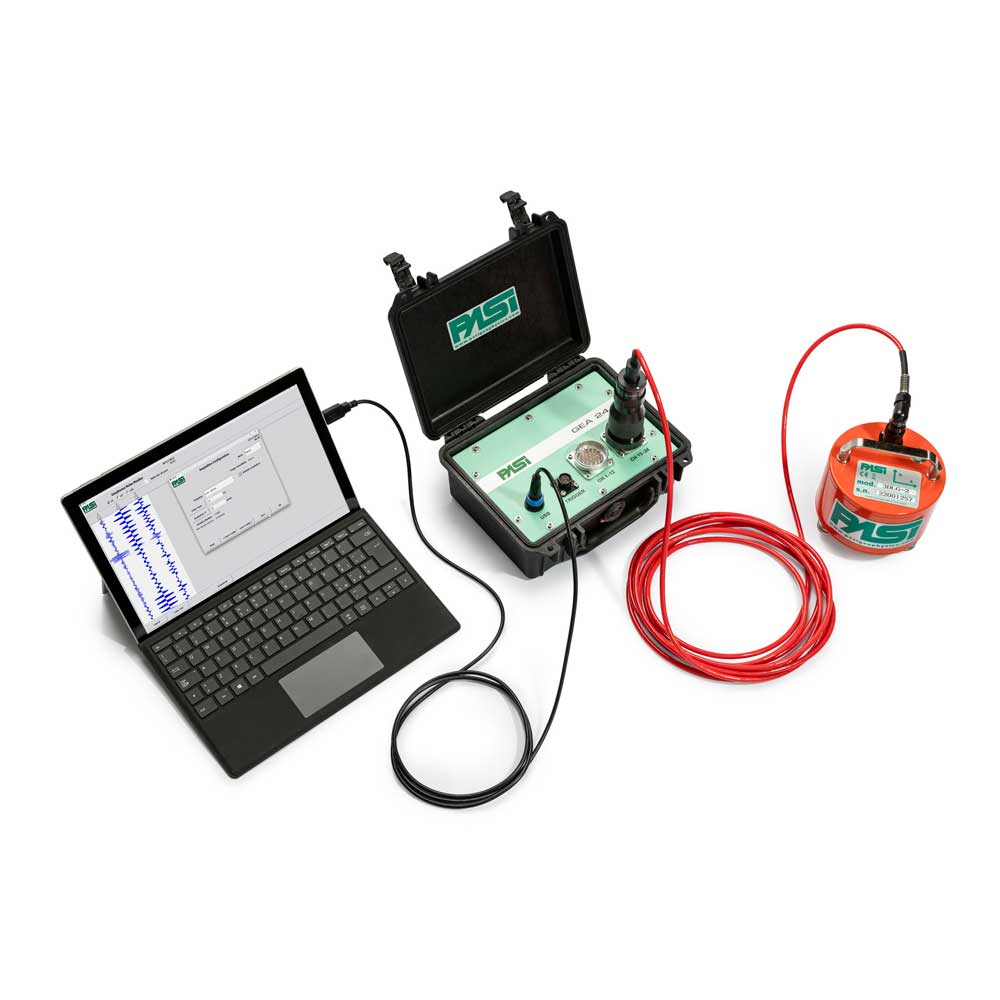

Geofono 3D da superficie costituito da un sensore verticale e due sensori orizzontali dalle elevate prestazioni, con frequenza di risonanza di 2Hz, assemblati all’interno di un robusto contenitore waterproof

Il geofono da foro 3D modello GFA è costruito utilizzando 3 sensori geofonici ad alta sensibilità orientati secondo una terna di assi cartesiani ortogonali XYZ. Disponibile con 50 o 100m di cavo.

Consente l’utilizzo di 2xGFA all’interno dello stesso foro - distanza verticale equipaggi geofoni = 1m

Energizzatore da foro ideale per indagini cross-hole a piccola profondità (ASTM 4428), questo compatto ma efficiente martello da foro può generare sia onde P sia S.

Geofono starter verticale 10 Hz con cavo di connessione è la soluzione ideale per avere un trigger e un'acquisizione sempre perfetti. Lunghezza del cavo standard 1m, lunghezze superiori disponibili su richiesta.

Hammer switch con cavo. Fornito con piezoelettrici di ricambio.

Cavo schermato su rullo, lunghezza 130m, per geofono starter / starter piezoelettrico (all'ordine specificare modello sismografo PASI)

Strumento versatile e facile da usare, progettato per “triggerare” l’acquisizione del sismografo via radio, trasmettendo nella banda libera europea 869.4 ÷ 869.65 MHz (licenza di libero utilizzo - esente da tasse governative).

Può essere utilizzata sia con hammer switch (da fissare al manico del martello come nella foto) oppure in abbinamento al geofono starter (da ordinare separatamente in base alle personali preferenze).

In alluminio con maniglia per il trasporto, dimensioni 20x20x5 cm. Disponibile anche la versione in polyzene (su richiesta).

Struttura piattello di battuta onde orizzontali realizzato in ferro. Per tutte le applicazione dove è necessario generare onde S.

L'energizzatore da foro Isotta è una valida soluzione quando energizzare con la mazza di battuta non è più sufficiente per raggiungere la profondità di esplorazione desiderata e non si può ricorrere all’esplosivo.

Accessorio per la sincronizzazione del trigger tra due unità di acquisizione separate. Compatibile con Gemini2, GEA3, GEA24.

Antenna USB GPS, utilizzabile sia per la geolocalizzazione di uno strumento collegato a PC (es. GEA24, GEA3, RM1, POLARES32, Gemini2) che per la sincronizzazione delle acquisizioni tra più strumenti (es. più Gemini2).

SPECIFICHE
TECNICHE

GEA24

5 ANNI DI GARANZIA

Numero di canali
24 can.+trigger (can. AUX) -
2 unità serializzabili per un tot. di 48 canali
Conversione Dati
Convertitore Analogico/Digitale Sigma-Delta
24 bit reali (compatibile con geofoni analogici a qualsiasi frequenza di risonanza)
Intervallo Campionamento
Acquisizioni singole (attive e passive):
- da 1 a 6 canali: fino a 31.25 microsec/32000 Hz
- da 7 a 12 canali: fino a 62.5 microsec/16000 Hz
- da 13 a 24 canali: fino a 125 microsec/8000 Hz

Acquisizioni continue (passive):
- da 1 a 3 canali: fino a 500 microsec/2000 Hz
- da 4 a 6 canali: fino a 1 millisec/1000 Hz
- da 7 a 12 canali: fino a 2ms /500 Hz
- da 13 a 24 canali: fino a 4ms /250 Hz
Lunghezza Acquisizione
27500 campioni @ 24 can. (+aux)
174500 campioni @ 3 can. (+aux)
Numero di campioni illimitato per acquisizioni continue
Guadagno Preamp.
LOW (0dB) - HIGH (52dB), selezionabile via software
Stacking
Numero di stacking illimitato
Impedenza di ingresso
2MOhm // 22nF
Range Dinamico
144dB (sistema); >117db (istantaneo, misurato @1ksps)
Distorsione
0.007% @16kHz
Largh.Banda -3dB
Largh.Banda +/- 0.1dB
Dalla DC a 6.8kHz@32ksps - dalla DC a 0.21 kHz@1ksps
Dalla DC a 3.5 kHz@32ksps - dalla DC a 0.11 kHz@1ksps
FIltri
Passa Basso:125-200-500-1000Hz
Passa Alto: 10-20-30-40-50-70-100-150-200-300-400Hz
Filtri “Notch”
50-60Hz + armoniche
Trigger
Contatto normalmente chiuso, normalmente aperto (es. per uso con esplosivo), segnale analogico (geofono starter, starter piezoelettrico), trigger TTL.
Sensibilità del trigger regolabile via software
Visualizzazione Tracce
Wiggle-trace (formato oscilloscopio) / area variabile
Noise-monitor
Tutti i canali + trigger; display in tempo reale
Canale AUX (ausiliario)
1x (per il trigger o qualsiasi altro segnale in ingresso)
Interfaccia comunicazione
1x USB 2.0 per PC esterno (di fornitura Cliente)
Formato Dati
SEG2 (altri formati su richiesta)
Alimentazione
5VDC da USB, 0.25A
Temp.operativa / stoccaggio
Da -30°C a +80°C
Umidità
80% umidità relativa, non condensante
Dimensioni e peso
24cm x19.5cm x11cm, 2 Kg Valigetta di trasporto PELI case antiurto IP 67
Specifiche tecniche soggette a variazioni senza preavviso
Numero di canali
24 can.+trigger (can. AUX) -
2 unità serializzabili per un tot. di 48 canali
Conversione Dati
Convertitore Analogico/Digitale Sigma-Delta
24 bit reali (compatibile con geofoni analogici a qualsiasi frequenza di risonanza)
Intervallo Campionamento

Acquisizioni singole (attive e passive):
- da 1 a 6 canali: fino a 31.25 microsec/32000 Hz
- da 7 a 12 canali: fino a 62.5 microsec/16000 Hz
- da 13 a 24 canali: fino a 125 microsec/8000 Hz

Acquisizioni continue (passive):
- da 1 a 3 canali: fino a 500 microsec/2000 Hz
- da 4 a 6 canali: fino a 1 millisec/1000 Hz
- da 7 a 12 canali: fino a 2ms /500 Hz
- da 13 a 24 canali: fino a 4ms /250 Hz

Lunghezza Acquisizione
27500 campioni @ 24 can. (+aux)
174500 campioni @ 3 can. (+aux)
Numero di campioni illimitato per acquisizioni continue
Guadagno Preamp.
0/52 dB, selezionabile via software
Stacking
Numero di stacking illimitato
Impedenza di ingresso
2MOhm // 22nF
Range Dinamico
144dB (sistema); >117db (istantaneo, misurato @1ksps)
Distorsione
0.007% @16kHz
Largh.Banda -3dB
Largh.Banda +/- 0.1dB
Dalla DC a 6.8kHz@32ksps - dalla DC a 0.21 kHz@1ksps
Dalla DC a 3.5 kHz@32ksps - dalla DC a 0.11 kHz@1ksps
FIltri
Passa Basso:125-200-500-1000Hz
Passa Alto: 10-20-30-40-50-70-
100-150-200-300-400Hz
Filtri “Notch”
50-60Hz + armoniche
Trigger
Contatto normalmente chiuso, normalmente aperto (es. per uso con esplosivo), segnale analogico (geofono starter, starter piezoelettrico), trigger TTL.
Sensibilità del trigger regolabile via software
Visualizzazione Tracce
Wiggle-trace (formato oscilloscopio) / area variabile
Noise-monitor
Tutti i canali + trigger; display in tempo reale
Canale AUX (ausiliario)
1x (per il trigger o qualsiasi altro segnale in ingresso)
Interfaccia comunicazione
1x USB 2.0 per PC esterno (di fornitura Cliente)
Formato Dati
SEG2 (altri formati su richiesta)
Alimentazione
5VDC da USB, 0.25A
Temp.operativa / stoccaggio
Da -30°C a +80°C
Umidità
80% umidità relativa, non condensante
Dimensioni e peso
24cm x19.5cm x11cm, 2 Kg Valigetta di trasporto PELI case antiurto IP 67
Specifiche tecniche soggette a variazioni senza preavviso
